TIN:TinyRam指令集和电路约束-ODAILY

作者:

时间:1900/1/1 0:00:00

简介

Tinyram是一个简单的RISC随机存取机器,具有字节寻址的random-accessmemory和inputtapes。TinyRAM有两个变体:一个遵循哈佛架构,一个遵循冯诺依曼架构(本文我们主要讨论冯诺依曼架构)。

简明计算完整性和隐私研究项目构建了证明TinyRAM程序正确执行的机制,而TinyRAM的设计是为了在这种情况下提高效率。它在“拥有足够表达能力”和“足够简约”这两个对立面之间取得平衡:

?当从高级编程语?编译时,有足够的表达能力来支持简短高效的汇编代码。

?小指令集,指令通过运算电路简单验证,利用SCIPR的算法和密码机制实现高效验证。

本文对于tinyram不再进行重复介绍,会对上一篇文章进行补充,然后重点是指令介绍和电路约束介绍。tinyram基础介绍可以参考我们团队上一篇文章:TinyRam介绍

Tinyram指令集

Tinyram总共有29个指令,每条指令都由一个操作码和最多三个操作数组成。一个操作数可以是一个寄存器的名称。除非特别说明,否则指令不会单独修改flag。每条指令默认将pc增加i(i%2^W),对于vnTinyram来说i=2W/8。

一般来说,第一个操作数是指令计算的目标寄存器,其他的操作数指定指令需要的参数,最后,所有指令都需要机器的一个周期来执行。

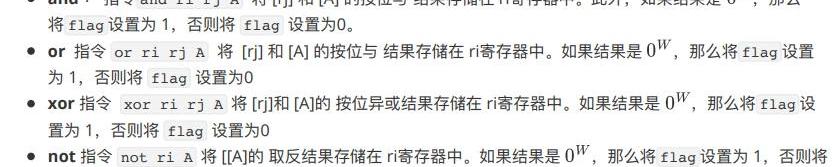

位操作

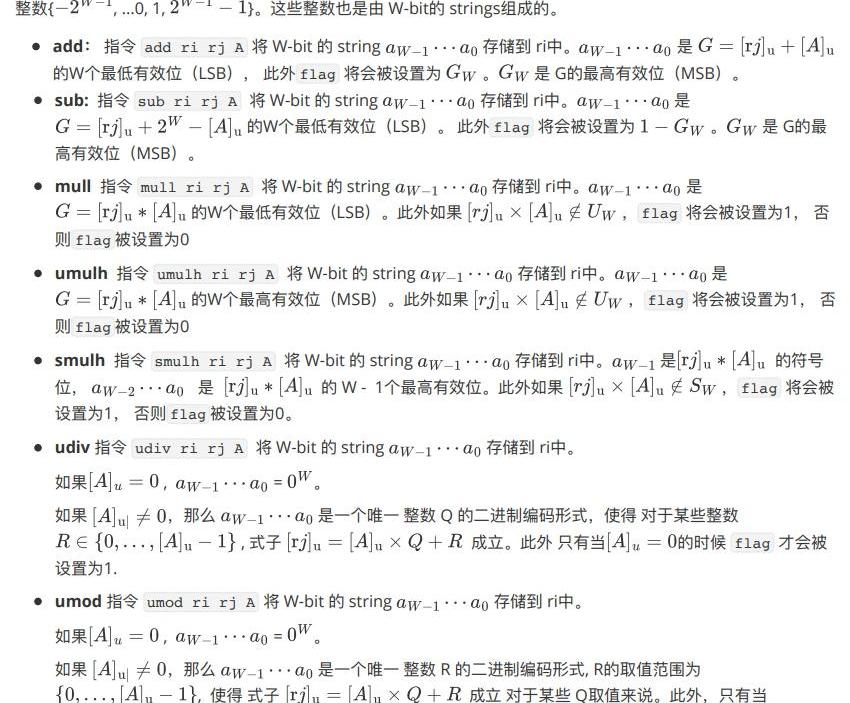

整数操作

这些是各种无符号和有符号的整数操作。在每种情况下,如果发生算术溢出或错误,flag被设置为1,否则被设置为0。

shift操作

?shl指令shlrirjA将左移位ubit得到的W位string存储在ri寄存器中。移位后的空白位置被填充为0。此外flag被设置为的最高有效位。

?shr指令shrrirjA将右移位ubit得到的W位string存储在ri寄存器中。移位后的空白位置被填充为0。此外flag被设置为的最低有效位。

Web3内容平台Mirror推出Writing NFT 2.0:金色财经报道,去中心化Web3内容发布平台Mirror宣布推出Writing NFT 2.0。[2023/6/30 22:09:27]

比较操作

比较操作中的指令每一个都不会修改任何寄存器;比较的结果存储在flag中。

move操作

?mov指令movriA将存储到ri寄存器中。

?cmov指令cmovriA如果flag=1,将存储到ri寄存器中。否则ri寄存器的值不会改变。

Jump操作

这些jump和条件jump指令都不会修改寄存器和flag但是会修改pc。

?jmp指令jmpA将存储到pc中。

?cjmp指令cjmpA在flag=1的条件下将存储到pc中,否则pc自增1。

?cnjmp指令cnjmpA在flag=0的条件下将存储到pc中,否则pc自增1。

Memory操作

这些是简单的memoryload和store操作,其中memory的地址由立即数或寄存器的内容确定。这些是tinyram中唯一的寻址方式。。

输入操作

该指令是唯一一个访问两个tapes中的任意一个的指令。第0个tape用于primary输入,第1个tape用户auxiliary输入。

输出操作

该指令表示程序已经完成了计算,因此不能再允许其他操作。

op-erigon在OP Goerli由Testin Prod团队发布:4月21日消息,OP Labs表示,TestinProd利用模块化和开源OP Stack开发了一个替代执行客户端op-erigon,现在可以在OP Goerli上进行测试,允许用户在GitHub存储库或在Prod的OP Goerli公共RPC中进行测试,最终会发布到OP主网上。

OP Labs表示,op-erigon开发团队TestinProd个完全不属于OP Labs的团队,展示了模块化和开源OPStack的强大功能。4月20日,a16z Crypto推出基于OP Stack的Rollup客户端Magi,该客户端用Rust语言编写,取代了OP Stack中的共识客户端(Rollup客户端),并与执行客户端(如op-geth)一起工作以进行同步,目前已可以同步到Optimism和Base测试网,旨在提高整个OP Stack生态系统的客户端多样性和弹性[2023/4/21 14:17:25]

指令集约束

Tinyram采用R1CS约束形式进行电路约束,具体形式如下:

一个R1CS约束,可以有a,b,c三个linear_combination表示,一个R1CS系统中的所有变量的赋值,可以分为两个部分:primaryinput和auxilaryinput。Primary就是我们经常说的“statement”。auxiliary就是“witness”。

一个R1CS约束系统包含多个R1CS约束。每个约束的向量长度是固定的。

Tinyram在libsnark的代码实现中大量使用了一些定制gadgtes来表述vm的约束以及opcode执行和memory的约束。具体代码在gadgetslib1/gadgets/cpu_checkers/tinyram文件夹下。

位操作约束

?and约束公式:

真人秀女星Christine Quinn的加密货币经纪公司推出信用评分系统:金色财经报道,《日落家园》明星Christine Quinn曾与公司CEO Christian Dumontet一同推出了加密货币经纪公司RealOpen,该公司旨在帮助希望用加密货币购买房产的买家。现在,RealOpen正在推出一个加密货币信用评分系统“RealScore”,以预测波动性并帮助买家在适当的时候完成交易。

Dumontet在采访中表示:“我们将加密货币应用于房地产是走向市场的战略。我们期望并正在努力支持各种实物资产和服务,成为数字资产和实物资产之间的桥梁。”(dot.LA)[2022/8/10 12:15:34]

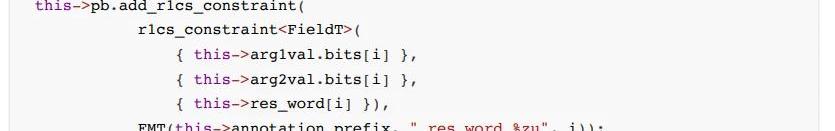

and的R1CS约束将参数1和参数2以及计算结果逐bit位进行乘法计算验证,约束步骤如下:

1.计算过程约束,代码如下:

2.结果编码约束

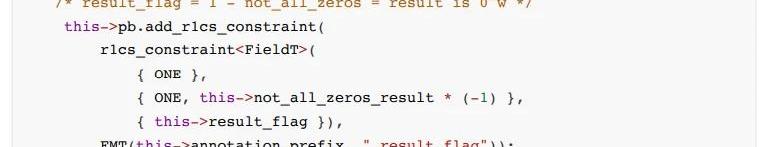

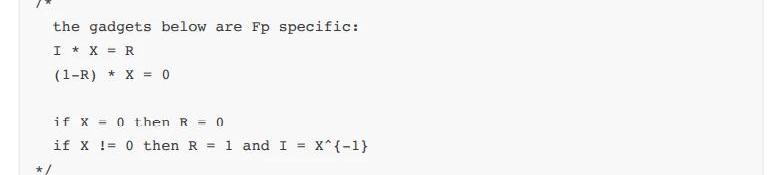

3.计算结果非全0约束

4.flag约束

?or约束公式:

具体约束步骤如下:

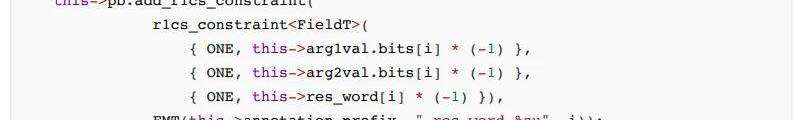

1.计算过程约束,代码如下:

2.结果编码约束

3.计算结果非全0约束

4.flag约束

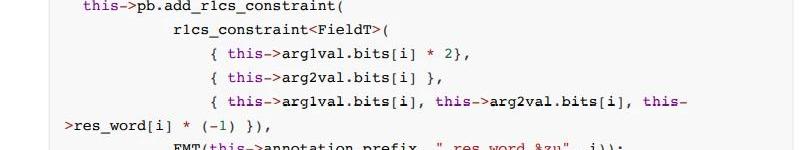

?xor约束公式:

动态 | InvestingHaven发布2020年20个市场预测,涵盖加密货币市场:金色财经报道,InvestingHaven研究团队发布了2020年20项市场预测,覆盖所有全球市场,尤其是股票市场、大宗商品和加密货币。研究团队在关于加密货币的七大预测中提到,尽管2020年的一部分可能仍在建立基础(整合),但加密牛市将在2020年继续。长期加密货币将蓬勃发展,但只有那些在“采用”方面成功的货币才会繁荣发展。此前,该团队表示,XRP价格将在2020年形成一个巨大的圆弧底部形态,这将为2020年开始的看涨结果奠定基础。此外,该团队表示,即使有可能出现区间波动的市场,他们仍坚信2020年比特币价格将定向上涨。[2019/12/25]

具体约束步骤如下:

1.计算过程约束,代码如下:

步骤2,3,4同上

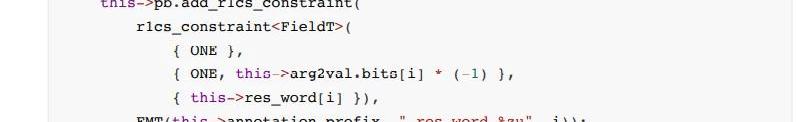

?not约束公式:

具体约束步骤如下:

步骤2,3,4同上

整数操作约束

?add:约束公式:

具体约束步骤如下:

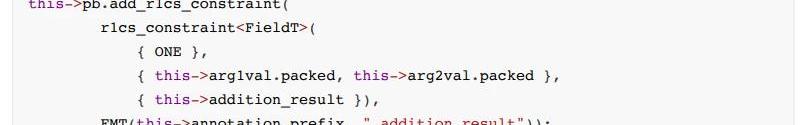

1.计算过程约束,代码如下:

2.解码结果约束和boolean约束

3.编码结果约束

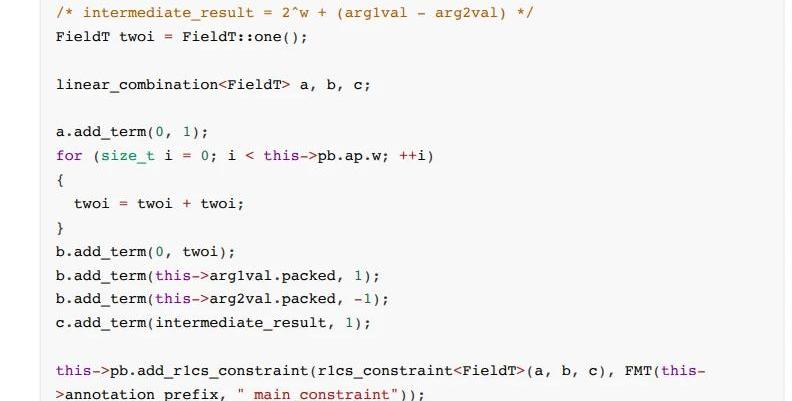

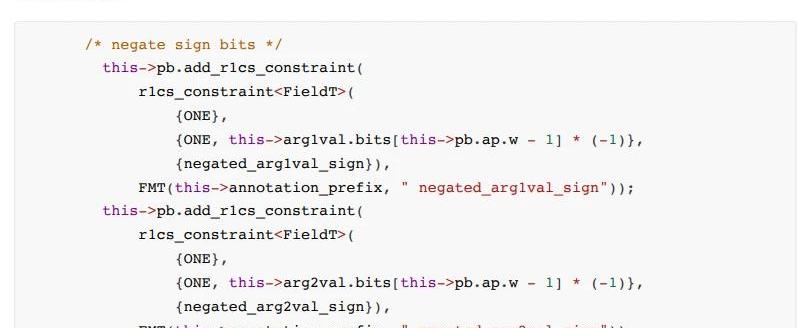

?sub:约束公式:sub约束比add稍微复杂一些,采用了一个中间变量表示a-b的结果,同时为了保证结果计算表示为正整数和符号的形式,给结果加上了2^w。具体约束步骤如下:

声音 | 巴西医生Bettina Grajcer:未来健康行业将使用区块链技术共享医疗数据:据Cointelegraph 12月7日消息,巴西商人兼医生Bettina Grajcer在最近发文表示,健康行业正经历着独特的转型时刻,未来的趋势将是使用区块链等技术。她表示,将来应使用区块链共享医疗数据。[2019/12/8]

1.计算过程约束

2.解码结果约束和boolean约束

3.符号位约束

?mull、umulh、smulh约束公式:

mull相关的约束都涉及以下几个步骤

1.计算乘法约束

2.计算结果编码约束

3.计算结果flag约束

?udiv、umod约束公式:

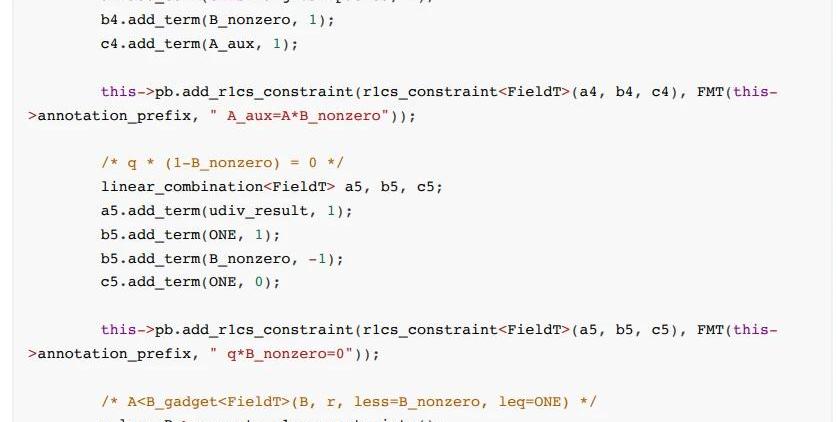

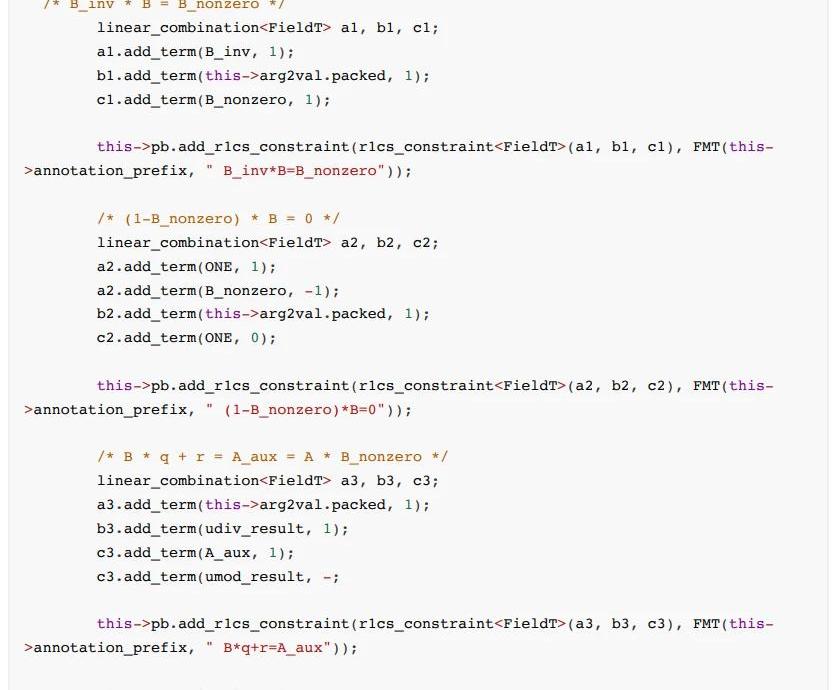

B为除数,q商,r为余数。余数与需要满足不能超过除数的条件。具体约束代码如下:

shift操作约束

?shl、shr约束公式

比较操作

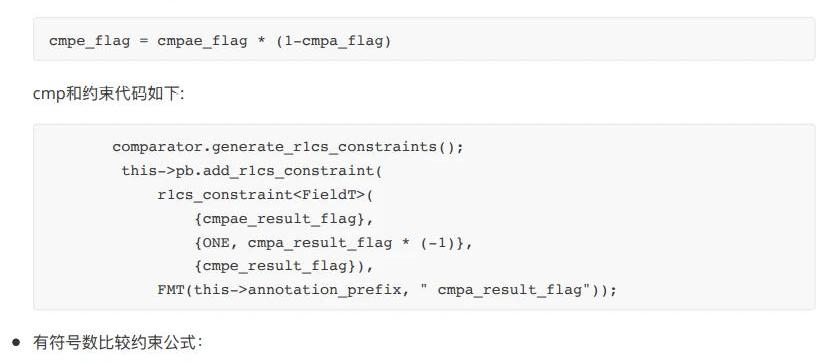

比较操作中的指令每一个都不会修改任何寄存器;比较的结果存储在flag中。比较指令包含cmpe、cmpa、cmpae、cmpg、cmpge。比较指令可以分为两类,分别为有符号数的比较和无符号数比较,两者约束过程核心都利用了libsnark中实现的comparison_gadget。

其他剩余过程跟有符号数比较约束相同

move操作约束

?mov约束公式:

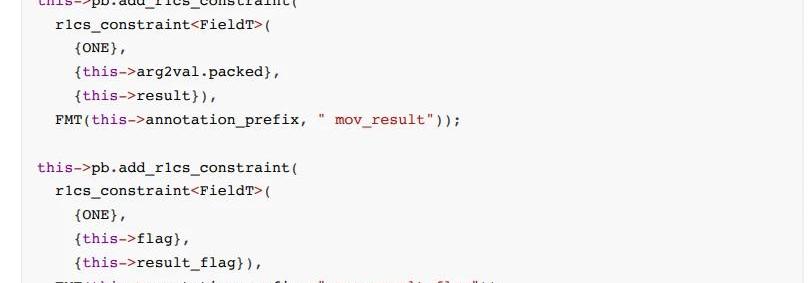

mov的约束比较简单,只需要确保将存储到ri寄存器中,由于mov操作没有修改flag,所以约束需要确保flag的值没有产生变化。约束代码如下:

?cmov约束公式:

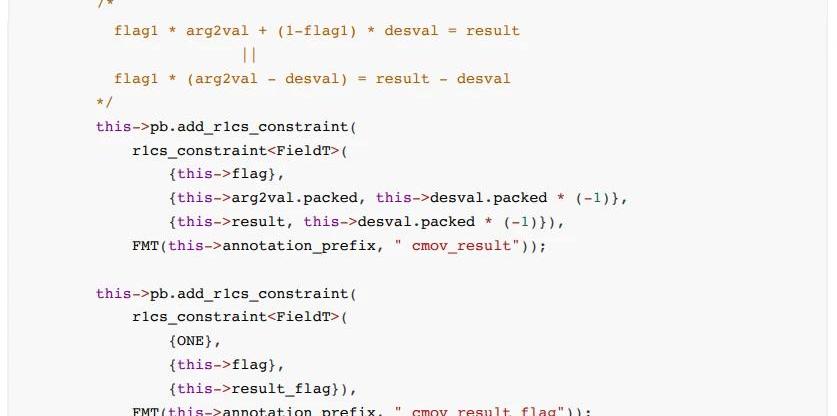

cmov的约束条件比mov复杂一些,主要mov的行为跟flag值的变化有关系,同时cmov不会修改flag,所以约束需要确保flag的值没有变化,cmov的代码如下:

Jump操作约束

这些jump和条件jump指令都不会修改寄存器和flag但是会修改pc。

?jmp

Jmp操作约束pc值与指令执行结果一致,具体约束代码如下:

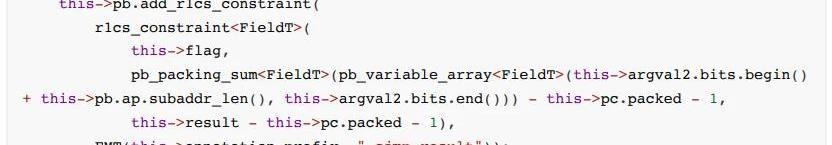

?cjmp

cjmp根据flag条件进行跳转,flag=1进行跳转,否则pc自增1

约束公式如下:

约束代码如下:

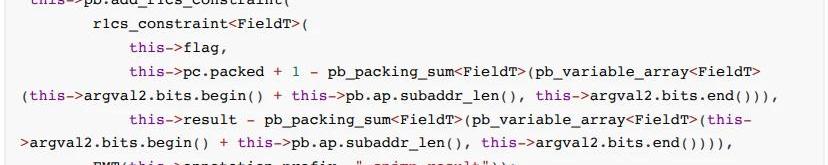

?cnjmp

cnjmp根据flag条件进行跳转,flag=0进行跳转,否则pc自增1

约束公式如下:

约束代码如下:

Memory操作约束

这些是简单的memoryload和store操作,其中memory的地址由立即数或寄存器的内容确定。这些是tinyram中唯一的寻址方式。。

?store.b和store.w

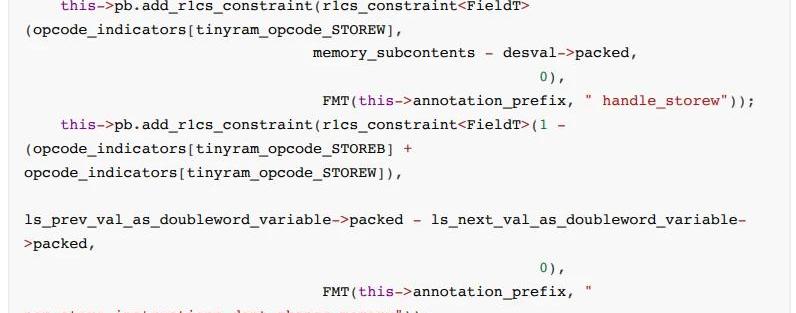

对于store.w取整个arg1val的值,对于store.b操作码只会取arg1val的必要部分,约束代码如下:

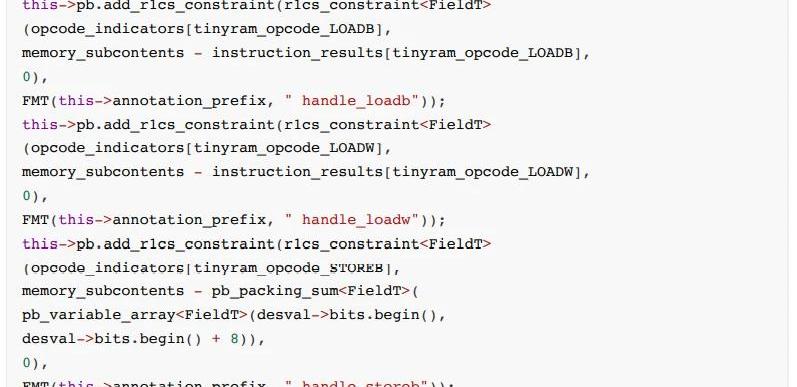

?load.b和load.w

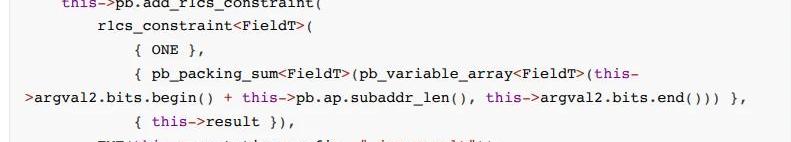

这两个指令我们要求从内存中加载的内容被存储在instruction_results中,约束代码如下:

输入操作约束

?read

read操作跟tape有关,具体的约束规则是:

1.上一个tape中的内容被读完,没有内容可读,不会读取下一个tape。

2.上一个tape中的内容被读完,没有内容可读,flag被设置为1

3.如果当前执行的指令是read,那么read读取到的内容和tape输入内容一致

4.从tape1以外的地方读取内容,flag被设置为1

5.result为不为0,意味着flag为0

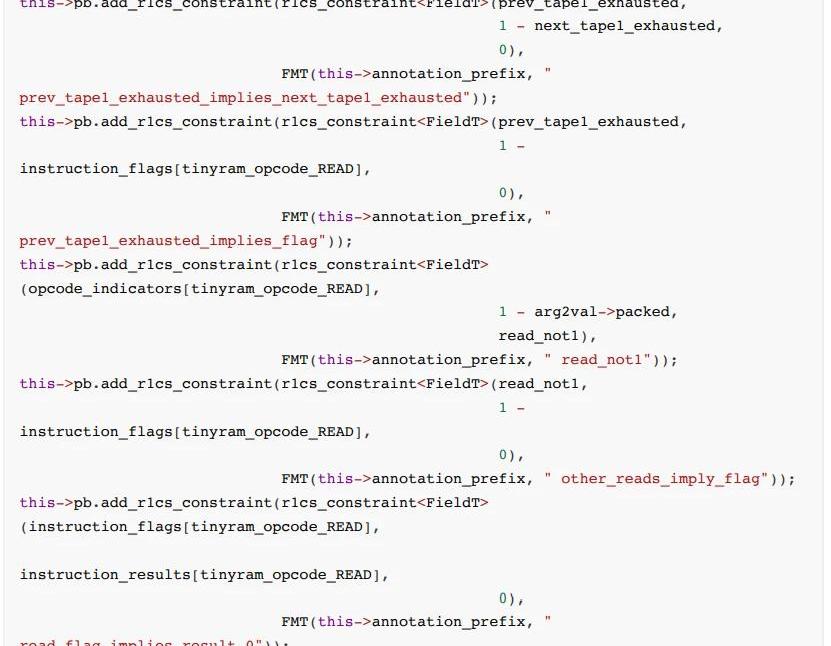

约束代码:

输出操作约束

该指令表示程序已经完成了计算,因此不能再允许其他操作

?answer

当程序的输出值被接受,has_accepted会被设置为1,程序返回值能够被正常接受意味着当前的指令为answner以及arg2value为0。

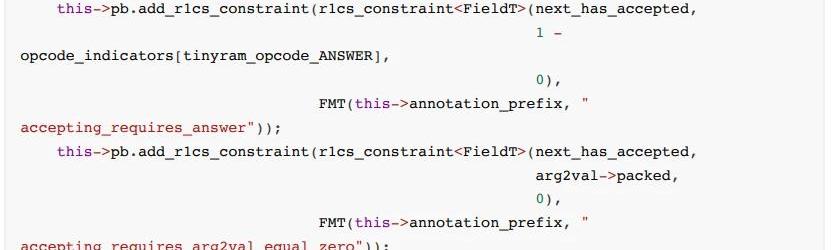

约束代码如下:

其他

当然除了上述提到的一些指令相关的约束外,tinyram还有一些pc一致性、参数编解码、内存检查等各种约束。这些约束通过R1CS系统组合起来构成一个完成的tinyram约束系统。所以这也是R1CS形式的tinyram生成约束数量较多的根本原因。

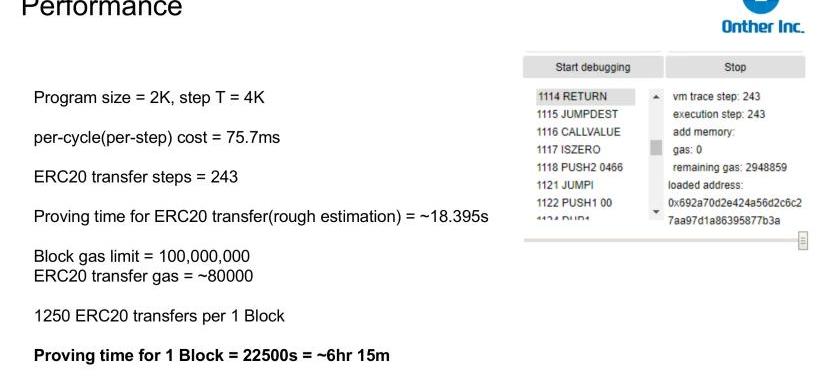

这里引用一个tinyram介绍ppt的图片,展示一个ERC20transfer用tinyram生成证明需要的时间消耗。

从上图的例子可以得出结论:使用vnTinyram+zk-SNARKs验证所有EVM操作是不可能的,只适合验证少量的指令的计算验证,可以使用vnTinyram验证EVM的部分计算类型的opcode。
