BSP:Layer 2：深入理解Arbitrum

Arbitrum是Layer2 Rollup的一种方案。和Optimism类似，状态的终局性采用“挑战”(challenge)机制进行保证。Optimism的挑战方法是将某个交易完全在Layer1模拟执行，判断交易执行后的状态是否正确。这种方法需要在Layer1模拟EVM的执行环境，相对复杂。Arbitrum的挑战相对轻便一些，在Layer1执行某个操作（AVM），确定该操作执行是否正确。Arbitrum介绍文档中提到，整个挑战需要大概500字节的数据和9w左右的gas。为了这种轻便的挑战机制，Arbitrum实现了AVM虚拟机，并在AVM虚拟机中实现了EVM的执行。AVM虚拟机的优势在于底层结构方便状态证明。

Arbitrum的开发者文档详细介绍了Arbitrum架构和设计。对AVM以及L1/L2交互细节感兴趣的小伙伴可以耐心地查看"Inside Arbitrum"章节：

https://developer.offchainlabs.com/docs/developer_quickstart

整体框架

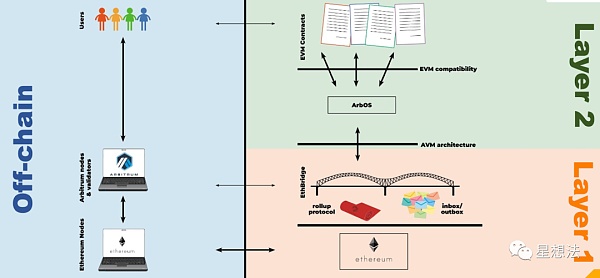

Arbitrum的开发者文档给出了各个模块关系：

Arbitrum的系统主要由三部分组成（图中的右部分，从下到上）：EthBridge，AVM执行环境和ArbOS。EthBridge主要实现了inbox/outbox管理以及Rollup协议。EthBridge实现在Layer1。ArbOS在AVM虚拟机上执行EVM。简单的说，Arbitrum在Layer2实现了AVM虚拟机，在虚拟机上再模拟EVM执行环境。用AVM再模拟EVM的原因是AVM的状态更好表达，便于Layer1进行挑战。

EthBridge和AVM执行环境对应的源代码：

https://github.com/OffchainLabs/arbitrum.git

ArbOS对应的源代码：

https://github.com/OffchainLabs/arb-os.git

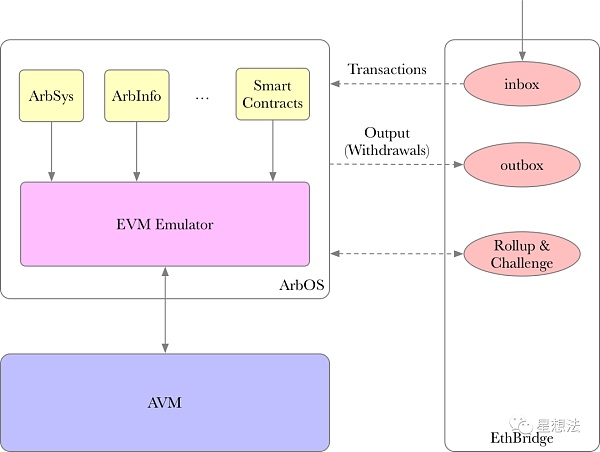

这个模块关系图太过笼统，再细分一下：

EthBridge主要实现了三部分功能：inbox，outbox以及Rollup协议。inbox中“存放”交易信息，这些交易信息会“同步”到ArbOS并执行。outbox中“存放”从L2到L1的交易，主要是withdrawl交易。Rollup协议主要是L2的状态保存以及挑战。特别注意的是，Arbitrum的所有的交易都是先提交到L1，再到ArbOS执行。ArbOS除了对外的一些接口外，主要实现了EVM模拟器。整个模拟器实现在AVM之上。整个EVM模拟器采用mini语言实现，Arbitrum实现了AVM上的mini语言编译器。简单的说，Arbitrum定义了新的硬件（machine）和指令集，并实现了一种上层语言mini。通过mini语言，Arbitrum实现了EVM模拟器，可以执行相应交易。

AVM State

因为所有的交易都是在AVM执行，交易的执行状态可以用AVM状态表示。AVM相关实现的代码在arbitrum/packages/arb-avm-cpp中。

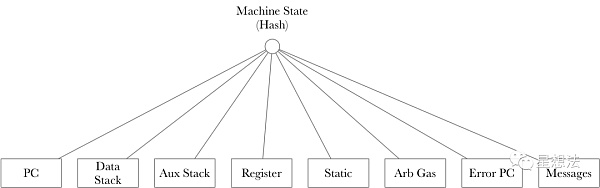

AVM的状态由PC，Stack，Register等状态组成。AVM的状态是这些状态的hash值拼接后的hash结果。

AVM使用c++实现，AVM表示的逻辑实现在MachineStateKeys类的machineHash函数（machinestate.cpp）中。AVM的特别之处就是除了执行外，还能较方便的表达（证明）执行状态。深入理解AVM的基本数据结构，AVM的基本的数据类型包括：

以太坊Layer2上总锁仓量为100.68亿美元:金色财经报道，L2BEAT数据显示，截至目前，以太坊Layer2上总锁仓量为100.68亿美元，近7日涨6.07%。其中锁仓量最高的为扩容方案Arbitrum One，约60.83亿美元，占比60.41%，其次是Optimism，锁仓量24.02亿美元，占比23.85%。[2023/7/17 10:58:48]

using value =     std::variant<Tuple, uint256_t, CodePointStub, HashPreImage, Buffer>; enum ValueTypes { NUM, CODEPT, HASH_PRE_IMAGE, TUPLE, BUFFER = 12, CODE_POINT_STUB = 13 };    uint256_t - 整数类型

CodePoint - 当前代码指令表示

Tuple - 元组，由8个Value组成。元组中的某个元素依然可以是元组

Buffer - 数组，最长为2^64

HashPreImage - 固定的hash类型，hashValue = hash(value, prevHashValue)

每种数据类型除了数据表示外，还能非常方便地计算其hash值作为状态。详细看看CodePoint和Tuple基本数据类型。

CodePoint类型将多个操作“捆绑”在一起，每个CodePoint除了记录当前的Operation外，还包括前一个CodePoint的hash信息。这样所有的Operation可以串连起来，当前的CodePoint除了能表达当前的Operation外，还能明确Operation的依赖关系。CodePoint的类型定义在：packages/arb-avm-cpp/avm_values/include/avm_values/codepoint.hpp。

struct CodePoint {     Operation op;     uint256_t nextHash;     CodePoint(Operation op_, uint256_t nextHash_)         : op(op_), nextHash(nextHash_) {}     bool isError() const {         return nextHash == 0 && op == Operation{static_cast<OpCode>(0。;     } };TupleTuple类型由RawTuple实现。RawTuple是由一组value组成。Tuple限制最多8个value。

struct RawTuple {     HashPreImage cachedPreImage;     std::vector<value> data;     bool deferredHashing = true;     RawTuple() : cachedPreImage({}, 0), deferredHashing(true) {} };Tuple的类型定义在：packages/arb-avm-cpp/avm_values/include/avm_values/tuple.hpp。

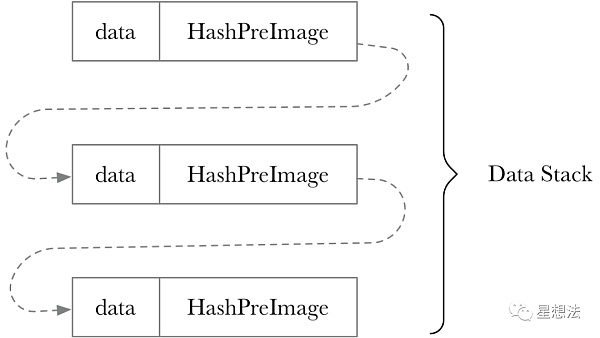

在理解了基础类型的基础上，DataStack可以由一系列Tuple实现：

总结一下，AVM中的PC，Stack，Register等等的状态都能通过hash结果表示。AVM整个状态由这些hash值的拼接数据的hash表示。

Solana Mobile与Claynosaurz合作推出联名NFT系列“Call of Saga”:4月19日消息，据Solana Mobile在社交媒体宣布，该Web3手机制造商已与NFT项目Claynosaurz达成合作并推出联名NFT系列“Call of Saga”，该系列包含两个全新Claynosaurz“物种”Spino和Para，以及为Saga手机用户推出的独家NFT，其中Spino和Para发行量分别为1000枚，预计Saga创世代币铸造完成15天后将能提供给代币持有者。[2023/4/19 14:12:27]

Rollup Challenge

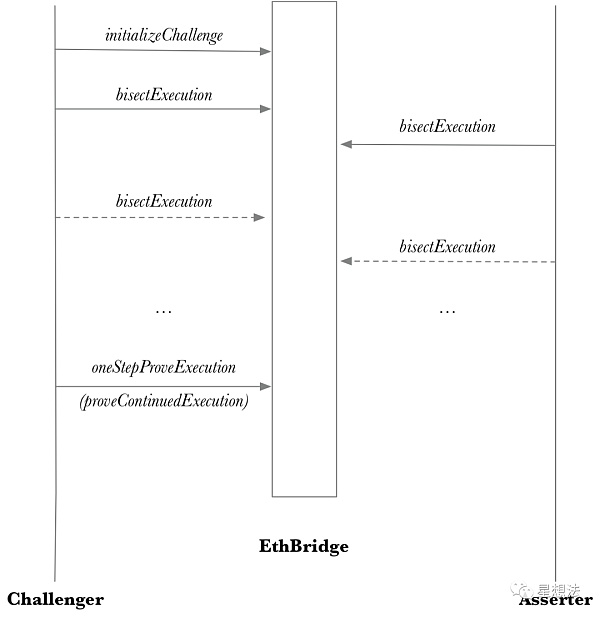

在提交到L1的状态有分歧时，挑战双方（Asserter和Challenger）先将状态分割，找出“分歧点”。明确分歧点后，挑战双方都可提供执行环境，L1执行相关操作确定之前提交的状态是否正确。L1的挑战处理逻辑实现在arb-bridge-eth/contracts/challenge/Challenge.sol。整个挑战机制有超时机制保证，为了突出核心流程，简化流程如下图所示：

挑战者通过initializeChallenge函数发起挑战。接下来挑战者(Challenger)和应战者(Asserter)通过bisectExecution确定不可再分割的“分歧点”。在确定分歧点后，挑战者通过oneStepProveExecution函数确定Assert之前提交的状态是否正确。

initializeChallenge

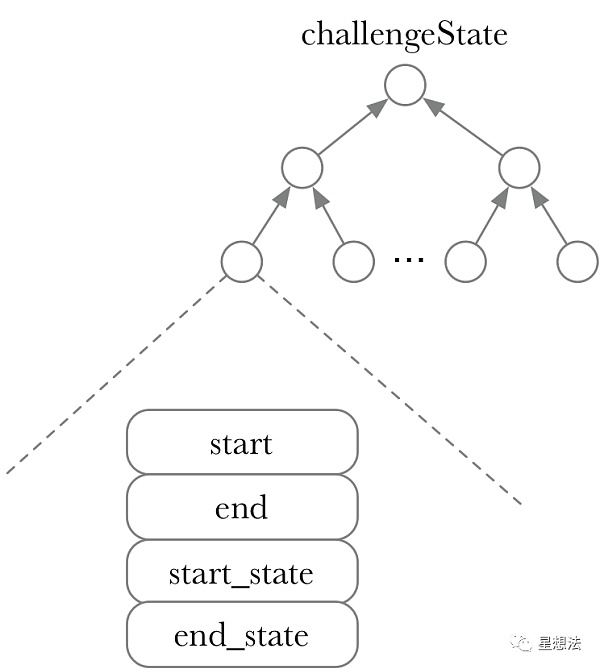

    function initializeChallenge(         IOneStepProof[] calldata _executors,         address _resultReceiver,         bytes32 _executionHash,         uint256 _maxMessageCount,         address _asserter,         address _challenger,         uint256 _asserterTimeLeft,         uint256 _challengerTimeLeft,         IBridge _bridge     ) external override {         ...        asserter = _asserter;         challenger = _challenger;         ...         turn = Turn.Challenger;         challengeState = _executionHash;         ...     }initializeChallenge确定挑战者和应战者，并确定需要挑战的状态（存储在challengeState）。challengeState是由一个和多个bisectionChunk状态hash组成的merkle树树根：

整个执行过程可以分割成多个小过程，每个小过程(bisection)由起始和结束的gas和状态来表示。

利率交易协议Pegasus Finance已上线以太坊Layer2扩容方案Optimism:金色财经消息，利率交易协议Pegasus Finance已上线以太坊Layer2扩容方案Optimism，用户可交易Aave上USDC的存款利率与永续合约产品Squeeth上的资金费率。[2022/4/20 14:37:02]

turn用来记录交互顺序。turn = Turn.Challenger表明在初始化挑战后，首先由Challenger发起分歧点分割。

bisectExecution

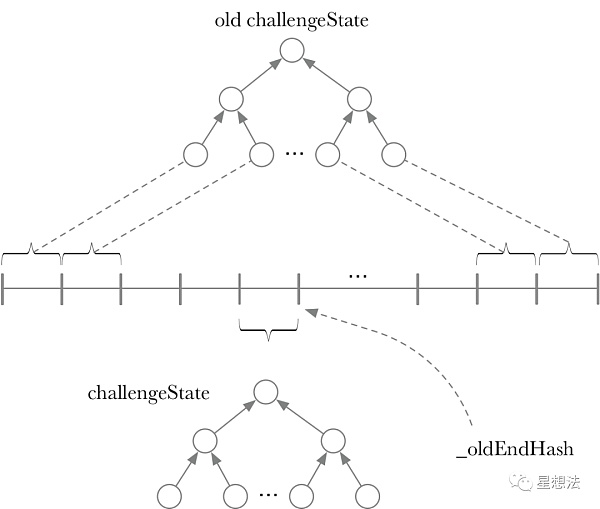

bisectExecution挑选之前分割片段，并如可能将片段进行再次分割：

bisectExecution的函数定义如下：

    function bisectExecution(         bytes32[] calldata _merkleNodes,                                                                     uint256 _merkleRoute,                                                                               uint256 _challengedSegmentStart,                                                                     uint256 _challengedSegmentLength,                                                                   bytes32 _oldEndHash,         uint256 _gasUsedBefore,         bytes32 _assertionRest,                                                                             bytes32[] calldata _chainHashes                                                                 ) external onlyOnTurn {_chainHashes是再次分割点的状态。如果需要再次分割，需要满足分割点的个数规定：

Playground Labs推出Kapital DAO:金色财经消息，4月20日，区块链游戏开发公司Playground Labs今天宣布推出Kapital DAO公会和web3游戏协议。该协议获得700万美元融资，该项目旨在将数十亿资金和玩家引入web3游戏生态系统。Kapital DAO本身是一个大型去中心化游戏公会，在发布时拥有超过50,000名成员，并提供大量资金，并计划在未来几个月内招募数千名玩家。（prnewswire.com）[2022/4/20 14:36:55]

       uint256 private constant EXECUTION_BISECTION_DEGREE = 400;        require(             _chainHashes.length ==                                                                                   bisectionDegree(_challengedSegmentLength, EXECUTION_BISECTION_DEGREE) + 1,                       "CUT_COUNT"         );简单的说，每次分割，必须分割成400份。

_oldEndHash是用来验证状态这次分割的分割片段是上一次分割中的某个。需要检查分割的有效性：

        require(_chainHashes[_chainHashes.length - 1] != _oldEndHash, "SAME_END");                           require(             _chainHashes == ChallengeLib.assertionHash(_gasUsedBefore, _assertionRest),                       "segment pre-fields"                                                                             );           require(_chainHashes != UNREACHABLE_ASSERTION, "UNREACHABLE_START");                             require(             _gasUsedBefore < _challengedSegmentStart.add(_challengedSegmentLength),                             "invalid segment length"                                                                         );  起始状态正确。这次分割不能超出上次分割范围，并且最后一个状态和上一个分割的结束状态不一样。

Layer 0扩展项目Marlin启用面向Cosmos的网关和中继:据官方消息，Layer 0扩展项目Marlin表示，Marlin Larvanet已经运行了大约3个月，面向以太坊区块链的网关和中继（relays）运作顺利。现在官方宣布，面向Cosmos网络的网关和中继已经启用。具体而言：

1. Marlin节点运作者现在也将能够传输Cosmos数据。

2. Cosmos验证者和完整节点可以安装Marlin网关并与Marlin网络进行交互。[2021/4/28 21:07:11]

        bytes32 bisectionHash =                                                                                 ChallengeLib.bisectionChunkHash(                                                                         _challengedSegmentStart,                                                                             _challengedSegmentLength,                 _chainHashes,                 _oldEndHash             );         verifySegmentProof(bisectionHash, _merkleNodes, _merkleRoute);通过merkle树的路径检查确定起始状态和结束状态是上一次某个分割。

updateBisectionRoot(_chainHashes, _challengedSegmentStart, _challengedSegmentLength);更新细分分割对应的challengeState。

oneStepProveExecution

当不能分割后，挑战者提供初始状态（证明），并由L1进行相应的计算。计算的结果应该和提供的_oldEndHash不一致。不一致说明挑战者成功证明了之前的计算结果不对。

            (uint64 gasUsed, uint256 totalMessagesRead, bytes32 memory proofFields) =                 executors[prover].executeStep(                     bridge,                     _initialMessagesRead,                     [_initialSendAcc, _initialLogAcc],                     _executionProof,                     _bufferProof                 );通过executeStep计算出正确的结束状态。executeStep实现在packages/arb-bridge-eth/contracts/arch/OneStepProofCommon.sol中。核心是executeOp函数，针对当前的context读取op，执行并更新状态。感兴趣的小伙伴可以自行查看。

            rootHash = ChallengeLib.bisectionChunkHash(                 _challengedSegmentStart,                 _challengedSegmentLength,                 oneStepProofExecutionBefore(                     _initialMessagesRead,                     _initialSendAcc,                     _initialLogAcc,                     _initialState,                     proofFields                 ),                 _oldEndHash             );         }         verifySegmentProof(rootHash, _merkleNodes, _merkleRoute);确定初始状态和结束状态是上一次挑战状态中的某个分割。初始状态由提供的证明（proof）计算获得。

            require(                 _oldEndHash !=                     oneStepProofExecutionAfter(                         _initialSendAcc,                         _initialLogAcc,                         _initialState,                         gasUsed,                         totalMessagesRead,                         proofFields                     ),                 "WRONG_END"             );确认_oldEndHash和计算获得结束状态不一样。不一样才说明之前提交的结束状态是错误的。

_currentWin();计算完成后，确定胜利方。

总结：

Arbitrum是Layer2 Rollup的一种方案。采用挑战机制确定Rollup状态的终局性。为了引入轻便挑战机制，Arbitrum定义了AVM，一种可以方便证明执行状态的虚拟机，并设计了mini语言和编译器。在AVM上模拟了EVM的执行环境，兼容EVM。挑战时将执行过程进行400分分割，由L1执行少量指令确定状态是否正确。
