PIP:零知识处理单元（ZPU）设计方案介绍—— 多功能及可编程的ZK硬件加速器

作者：Ingonyama，Medium；编译：Kate, Marsbit

TL;DR：

在本博客中，我们提出了零知识处理单元(ZPU)，这是一种通用的可编程硬件加速器，旨在解决零知识处理的新需求。

我们将介绍ZPU架构和设计注意事项。我们解释了ZPU生态系统不同部分背后的设计选择：ISA，数据流，内存和处理元件(PE)内部结构。最后，我们将 ZK 和全同态加密 (FHE) 与最先进的 ASIC 架构进行比较。

介绍

数据驱动的应用程序的快速增长和对隐私的日益增长的需求导致了对保护敏感信息的加密协议的兴趣激增。在这些协议中，零知识证明(ZKP)作为确保计算完整性和隐私性的强大工具脱颖而出。ZKP使一方能够在不泄露任何额外信息的情况下向另一方证明声明的有效性。这一特性导致ZKP在各种以隐私为重点的应用中得到广泛采用，包括区块链技术、安全云计算解决方案和可验证的外包服务。

然而，在实际应用程序中采用ZKP面临着一个重大挑战：与证明生成相关的性能开销。ZKP算法通常涉及对非常大的整数的复杂数学运算，例如椭圆曲线上的大型多项式计算和多标量乘法。此外，密码算法在不断发展，新的和更有效的方案正在快速发展。因此，现有的硬件加速器很难跟上各种各样的加密原语和不断变化的加密算法。

零知识身份预言机提供商zkMe完成200万美元Pre-Seed轮融资，Circle Venture等参投:5月30日消息，零知识身份预言机 zkMe 完成 200 万美元 Pre-Seed 轮融资，Circle Venture、Spartan Group、CMS Holdings、Fenbushi Capital、NGC Ventures、Arkstream Capital 等参投，计划利用新资金加速开发，在一个月内完成主网测试并上线客户注册功能。

ZkMe 允许用户加密他们的数据，并使用 ZKP 在他们自己的设备上证明声明，以有效地验证用户资格，同时保护他们的隐私安全。[2023/5/30 9:49:53]

在这篇博客中，我们提出了零知识处理单元(ZPU)，这是一种新颖的多功能硬件加速器，旨在解决零知识处理的新需求。ZPU建立在指令集架构(ISA)上，支持可编程性，使其能够适应快速发展的加密算法。ZPU 具有处理元件 (PE) 的互连网络，具有对大字模块化算法的本地支持。PE的核心结构受到乘法累加(MAC)引擎的启发，该引擎是数字信号处理(DSP)和其他计算系统中的基本处理元素。PE的运算符使用模块化算法，其核心组件专门用于支持ZK算法中的常见运算，例如NTT蝴蝶运算和用于多标量乘法的椭圆曲线点加法。

指令集架构

ZPU架构的特点是一个由指令集架构(ISA)定义的处理元件(PE)的互连网络，如下图1所示。我们选择这种架构是为了适应零知识协议不断变化的环境。

GSR首席执行官：投资零知识证明、去中心化期权交易、借贷协议和去中心化保险感到兴奋:金色财经报道，GSR首席执行官Jakob Palmstierna表示，如果你真的相信这个领域，现在是部署资本的好机会。Palmstierna表示对投资零知识证明、去中心化期权交易、借贷协议和去中心化保险感到特别兴奋。

Palmstierna承认加密投资世界面临着充满挑战的时期。一方面，利率上升使美国国债等安全资产的回报更具吸引力，从而减少了投资者可用于加密货币和风险投资等另类投资的现金。另一方面，资本成本更高，LP资本已经更难获得了，筹集资金的环境要艰难得多[2022/12/2 21:18:10]

ISA 方法使 ZPU 能够保持灵活性，适应ZK算法的变化，并支持广泛的加密原语。此外，使用ISA而不是固定的硬件可以在制造后持续改进软件，确保即使在该领域出现新的进展，ZPU也能保持相关性和效率。

ISA是处理器可以执行的一组指令。它作为硬件和软件之间的接口，定义了软件与硬件交互的方式。通过定制ISA来设计ZPU，我们可以针对ZK处理任务的特定要求对其进行优化，例如大字模算术运算、椭圆曲线加密和其他复杂的密码运算。

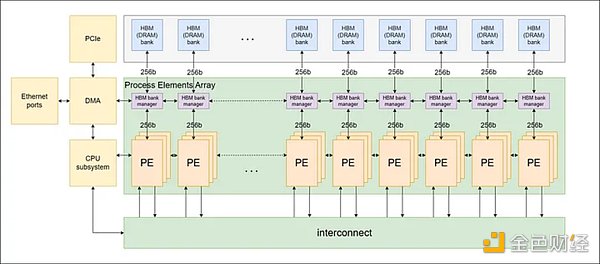

图1：PE网络结构

门罗币开始审核零知识证明系统Bulletproofs+代码:1月19日消息，门罗币官方宣布，已正式开始对零知识证明系统Bulletproofs+代码进行审核，将于30天内发布报告。此前消息，零知识证明系统Bulletproofs+代码获准可在门罗币协议中使用。随后官方计划筹集90.3 XMR以进行零知识证明系统Bulletproofs+审计。[2021/1/19 16:29:47]

PE核心部件

每个PE都设计了一个内核，其中包括模乘法器、加法器和减法器，如图2所示。这些核心组件的灵感来自数字信号处理(DSP)和其他计算系统的基本处理元件，乘法累加(MAC)引擎。MAC引擎有效地执行乘法累加运算，包括将两个数字相乘并将乘积加到累加器中。

PE的核心结构是为ZK中常见的运算量身定制的，例如用于多标量乘法的椭圆曲线点加法和用于数论变换(NTT)的NTT蝴蝶运算。蝴蝶运算包括加法、减法和乘法，都是在模运算下进行的。该操作的名称来源于其计算流程图的蝴蝶外观，它非常适合PE的核心硬件组件，因为它们通过专用的蝴蝶指令实现原生蝴蝶计算。

此外，每个PE包含几个专用内存单元，包括：

1.到达休息室：用于存储到达PE的数据的存储器。

2.出发休息室：用于存储从PE出发的数据的存储器。

零知识证明研发机构StarkWare启动基于STARK的可验证延迟函数服务:零知识证明研发机构StarkWare在以太坊主网上启动了基于STARK的可验证延迟函数（VDF）服务VeeDo。VDF是一种可通过计算提供延迟和时间滞后的函数。StarkWare打算用VeeDo解决的第一个应用是以太坊上的无需信任的、不可支配的随机性概念验证（PoC）。目前，该PoC已在主网激活。另外，StarkWare还在研究时间锁（TimeLock）以及下一代PoW机制。

注：2018年7月份，StarkWare获得了以太坊基金会提供的400万美元资助，将研发对STARK友好的哈希函数和技术，并为生态系统提供开源代码。STARK将允许区块链在兼备隐私和后量子安全的情况下进行大规模扩展（例如分片）。（Medium）[2020/6/24]

3.操作数A、B和C的暂存存储器：三个单独的存储器用于存储中间结果。

4.内存扩展器：用于处理各种算法需求的多用途内存，例如用于多标量乘法(MSM)的桶聚合。

5.程序存储器：用于存储指令队列的存储器。

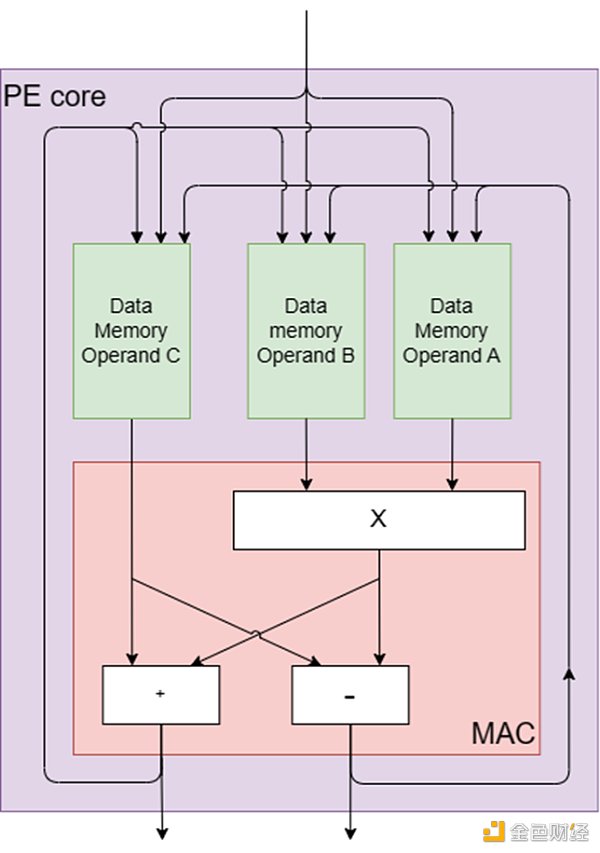

图2：PE核心组件
