BES:拆解报告:索爱真无线蓝牙耳机 T1S

作者:

时间:1900/1/1 0:00:00

老牌音频品牌索爱,从创立初期的传统线下终端销售模式,转型为互联网电商销售模式,再到“娱乐营销”等策略,一直努力追赶时代的步伐。面对TWS耳机市场的大潮,索爱也推出了自家的产品。此前我爱音频网为大家拆解过索爱A1S真无线耳机、索爱T5真无线耳机,它将充电盒与移动电源的功能整合到了一起。

此次我爱音频网为大家拆解的是索爱真无线蓝牙耳机T1S,它的充电盒没有特殊设计,是一款常规的TWS真无线耳机,一起来看详细的拆解吧。

一、索爱真无线蓝牙耳机T1S开箱

包装正面有索爱品牌代言人金志文的图片,围绕他的有索爱的品牌名、“真无线蓝牙耳机”字样和T1S的渲染图。

包装背面比较简洁,中间有一个Logo,下面是一些产品的信息。广州市索爱数码科技有限公司出品。

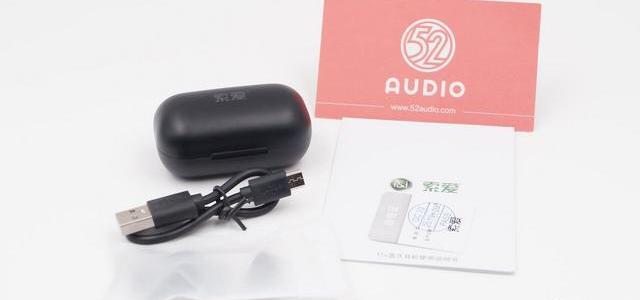

包装盒内有耳机及充电盒,充电线,附赠的耳塞,以及合格证和说明书。

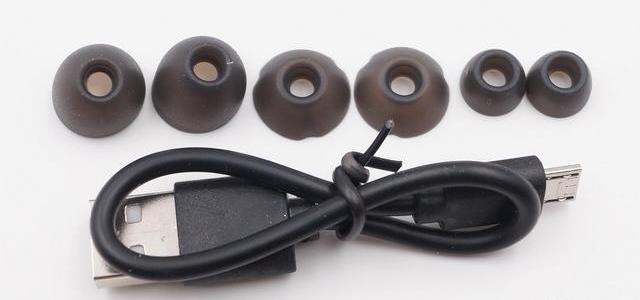

耳机随附一条MicroUSB充电线和三对耳机硅胶套。

充电盒正面是索爱logo。

基于元宇宙的社交媒体平台Planetary完成250万英镑股权融资:金色财经报道,基于元宇宙的社交媒体平台 Planetary 宣布以 1000 万英镑投后估值完成 250 万英镑股权融资,nChain 参投并获得了该公司 25% 的股权。Planetary 是一款将社交媒体层与元宇宙平台相结合的新一代移动应用程序,用户可以在元宇宙中会面、工作和娱乐、创建个性化头像、参与 3D 世界、主持现场活动,并通过自己的在线形象获利。[2023/5/18 15:09:36]

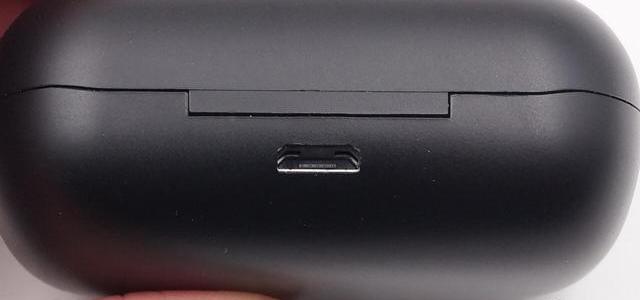

转轴下方是MicroUSB插座,用于为充电盒充电。

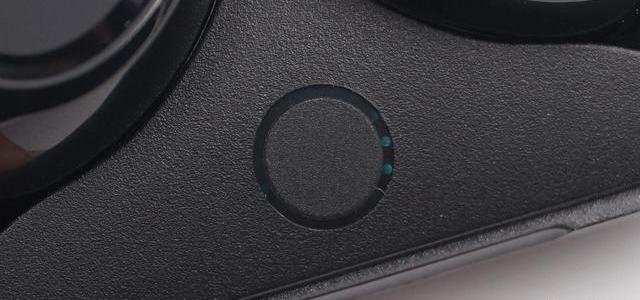

打开充电盒可以看到一个环状的电量指示灯。

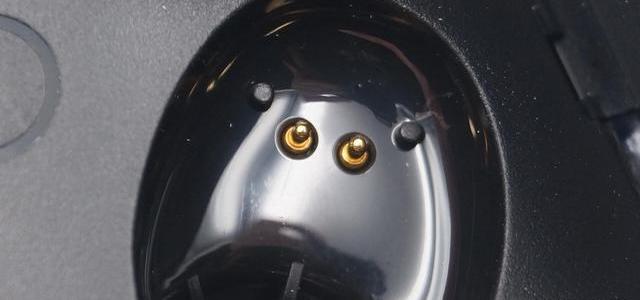

充电盒内部镀金顶针。

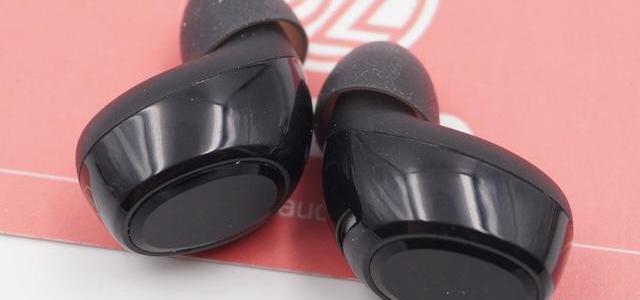

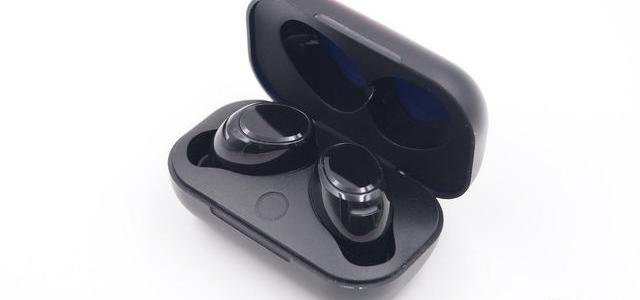

耳机位于充电盒的状态,均为纯色设计。隐约可见充电盒顶盖使藏蓝半透明塑料材质。

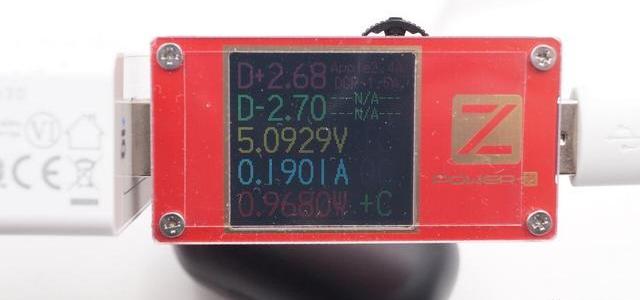

我爱音频网采用ChargerLABPOWER-ZKT001对索爱真无线T1S进行有线充电测试,充电电压5.0929V,充电电流0.1901A。

受国庆假期影响,数字藏品国内周指数下跌至31.5点:金色财经报道,据同伴客数据显示,上周(2022年10月03日-10月09日)数字藏品国际周指数下跌6.8点至12.8点,本计算周期内只有两个工作日,国内指数受此影响大幅下跌40.8点至31.5点,数字藏品综合价值周指数下跌20.4点至20.2点。

注:数字藏品综合价值指数由同伴客数据与链境Labs联合研发,是对国际及国内当月市场热度最高的数字艺术品项目市场总销售规模的综合反映,以2021年11月份销售额的30分之7为基数,指数基值为100。

国内周指数成分之一的幻核于8月16日发布平台终止运营公告,但销量已于7月10日后归零。为遵循去掉某一成分后指数计算结果无变化的原则,该指数使用幻核7/4-7/10的销售数据进行销售基数调整,并将新的销售基数作为8/14后的指数计算基数。[2022/10/10 10:29:05]

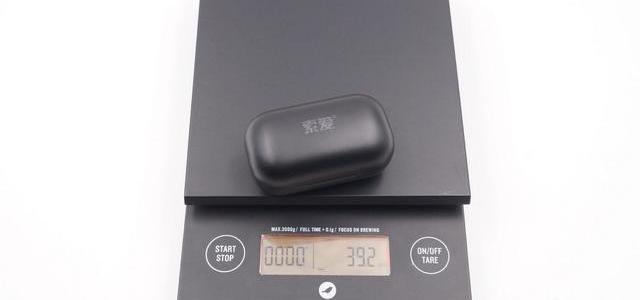

耳机与充电盒重量:39.2克。

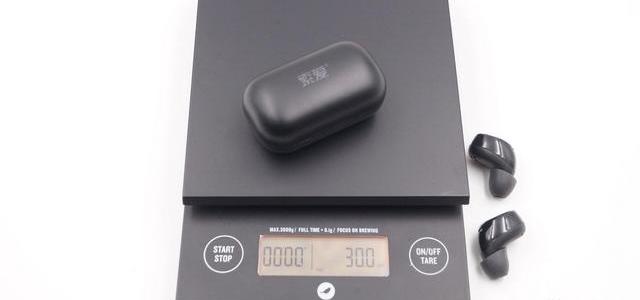

充电盒重量:30克。

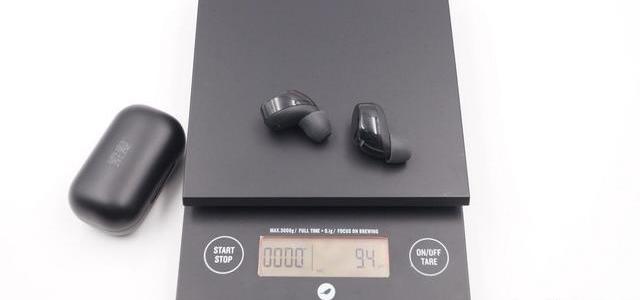

耳机重量:9.4克。

二、索爱真无线蓝牙耳机T1S拆解

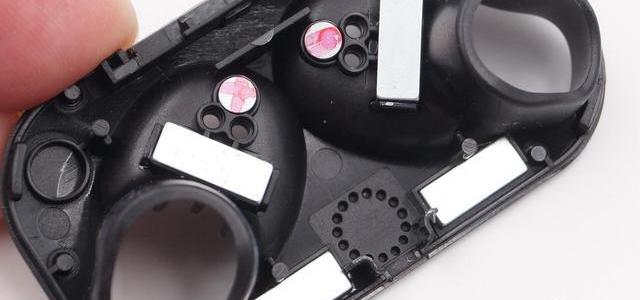

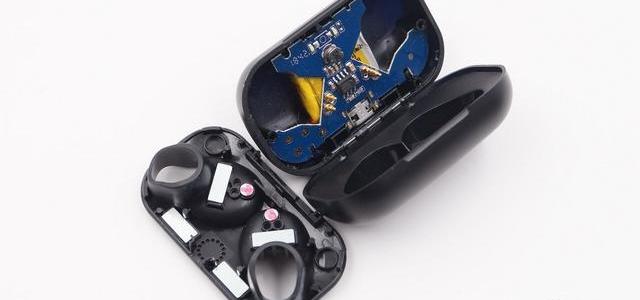

拆开充电盒盖子,盖子内部多颗磁铁用于吸附盖子和耳机。

磁铁布局特写。

币安:以太坊过渡到PoS层将减少99.95%的区块链能源消耗:8月27日消息,据币安官方推特,以太坊PoW协议需要更高水平的能源消耗来保持系统的安全和运行,而通过切换到PoS共识层,可减少以太坊网络99.95%的区块链能源消耗。[2022/8/28 12:53:09]

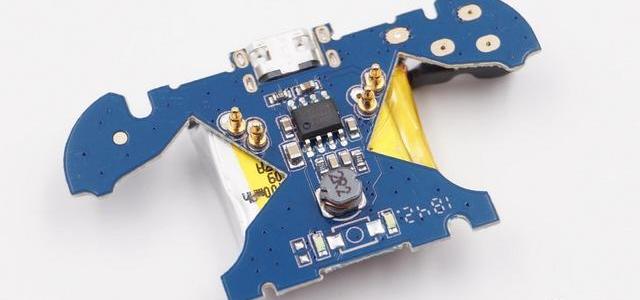

电路板正面是充电顶针,电源管理芯片,电感和指示灯。

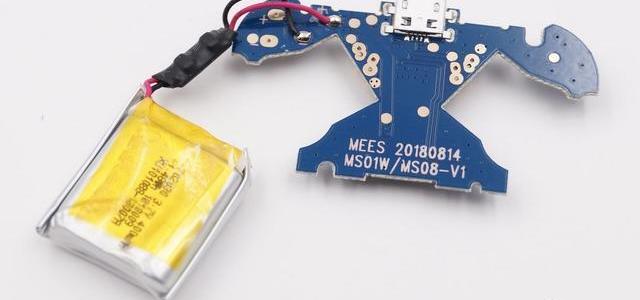

电路板背面没有元件。

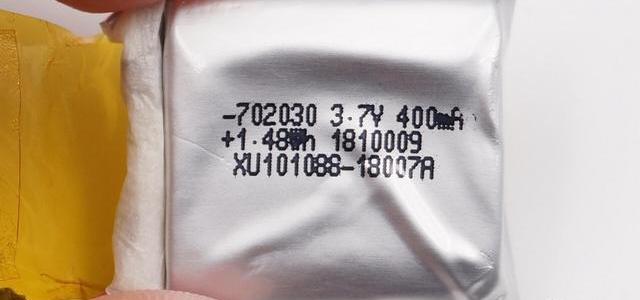

耳机充电盒内置一颗400mAh的锂电池。

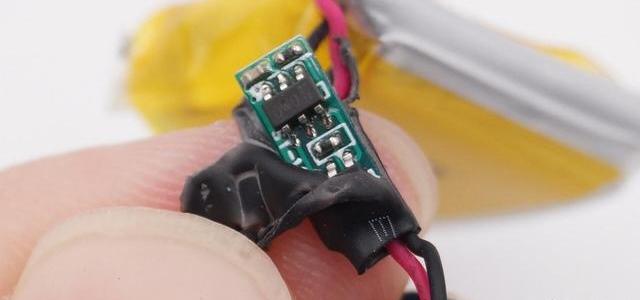

电池上有保护电路,热缩管包裹。

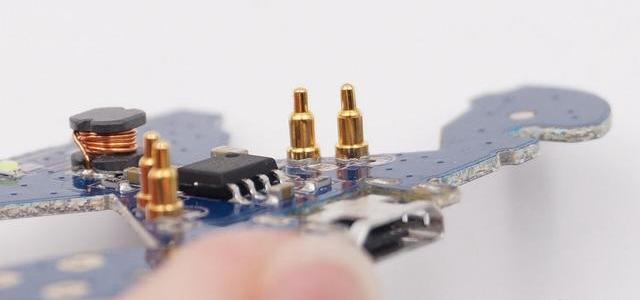

电路板上有两对充电顶针,分别对应两个耳机。

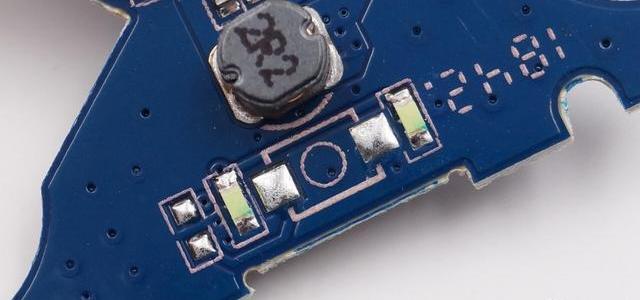

白色LED指示灯,两颗指示灯中间预留了一个按钮的位置。

公链项目Aptos激励测试网3将于8月30日上线:金色财经消息,公链项目Aptos激励测试网3将于今日启动注册,开始节点和身份验证,至8月26日注册结束,8月27日公布评选结果。激励测试网3将于8月30日上线,9月9日结束测试。[2022/8/19 12:36:15]

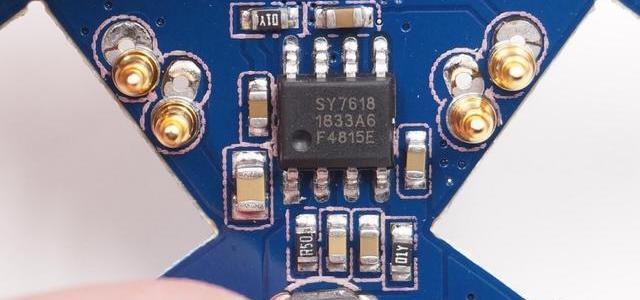

思远半导体,SY7618,支持边充边放的充电芯片,内置同步升压转换器,1A充放电,带自动关断模式。

下面开始拆解耳机。

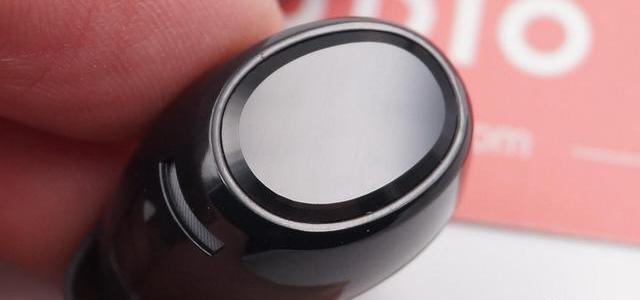

耳机的触控区域,中间部分高出外侧,有隐藏的指示灯。

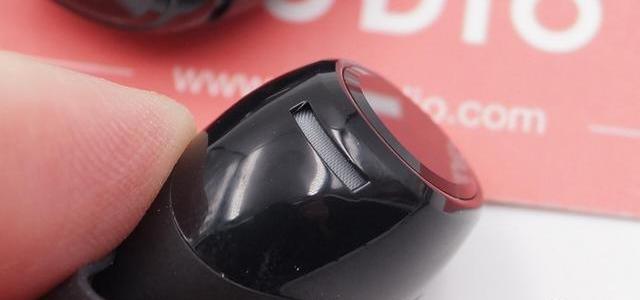

耳机侧面是一个防尘网。

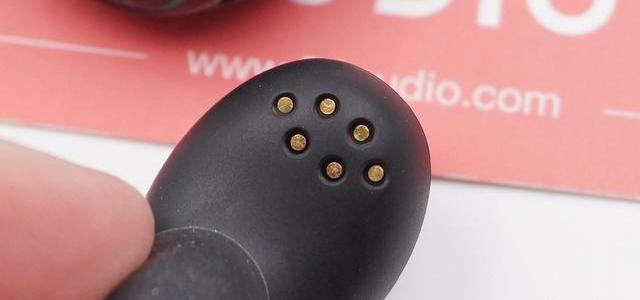

耳机上有多达6个镀金触点。

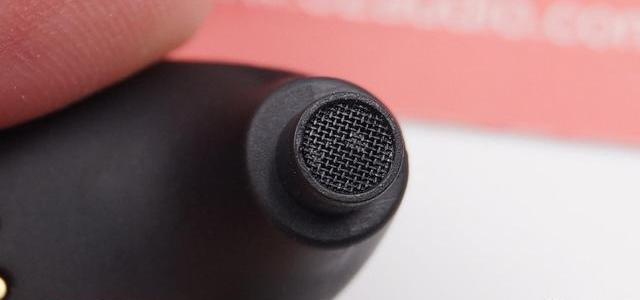

耳机出音孔有防尘网防止杂物进入耳机。

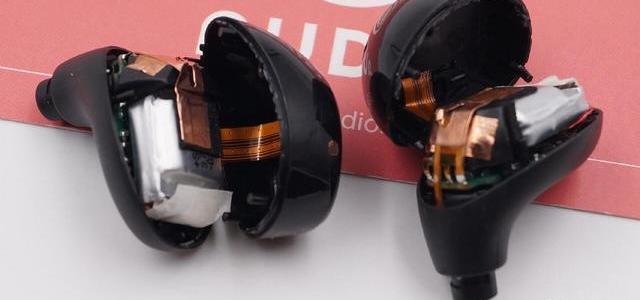

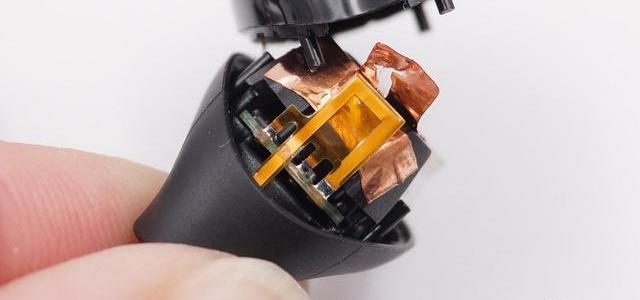

从接缝处拆开耳机,耳机内部采用排线连接。

V神发文列举8个可以使用区块链的非金融应用场景:金色财经报道,以太坊创始人Vitalik Buterin发表博客“哪些非金融应用中可以使用区块链”表示,自己一直强烈支持将区块链用于非金融应用的趋势,人们需要既远离“区块链万能主义”也远离“区块链极简主义”。他表示在很多情况下看到了区块链的价值,有时是为了真正重要的目标,例如信任和抗审查,有时纯粹是为了方便。

Vitalik还在文章中列举了8个可以使用区块链的非金融应用场景:用户帐户密钥更改和恢复、修改和撤销证明、负面声誉、稀缺性证明、公共知识、与其他区块链应用程序的互操作性、开源指标、数据存储。Vitalik表示他迄今为止最有信心的两个非金融应用是与其他区块链应用程序的互操作性和帐户管理。[2022/6/13 4:21:36]

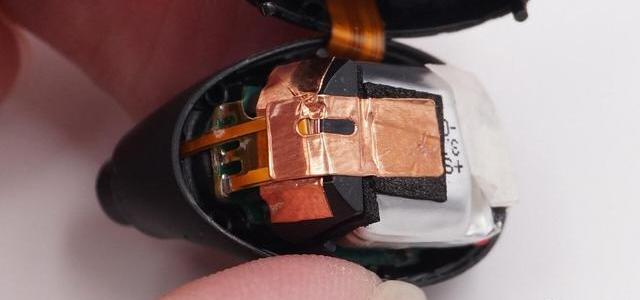

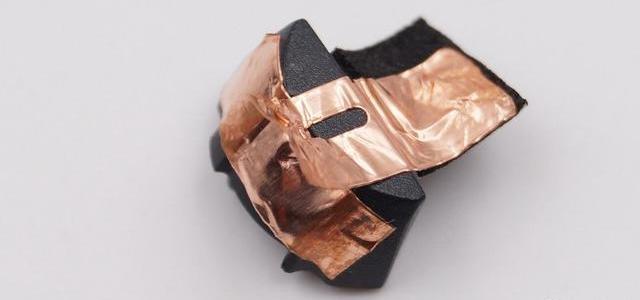

电池上贴有铜箔。

FPC蓝牙天线。

隔离天线与电池的泡棉。

扬声器有一个独立的音腔,主板通过排线与扬声器连接。

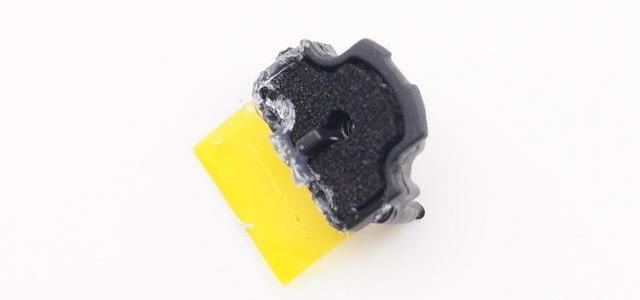

拆下音腔后盖。

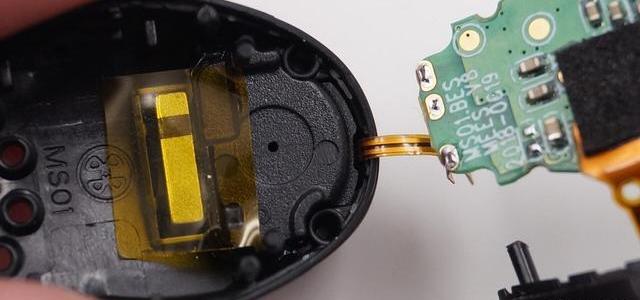

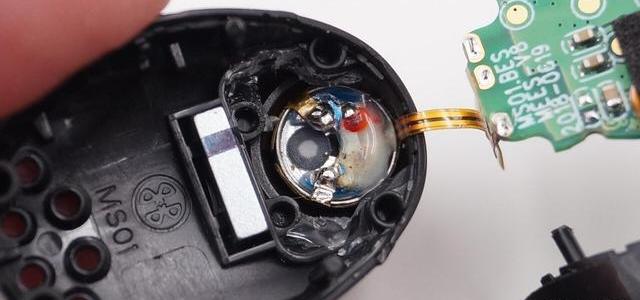

耳机扬声器采用排线焊接到耳机主板上。

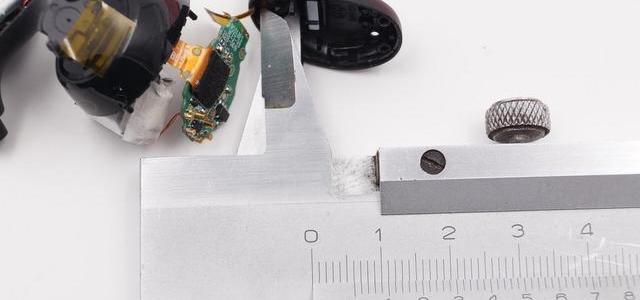

扬声器尺寸为6mm。

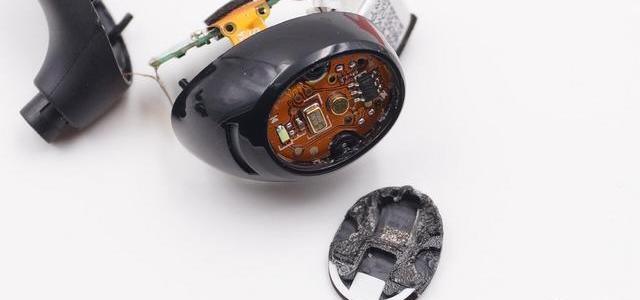

盖子下面是触摸电路和指示灯。

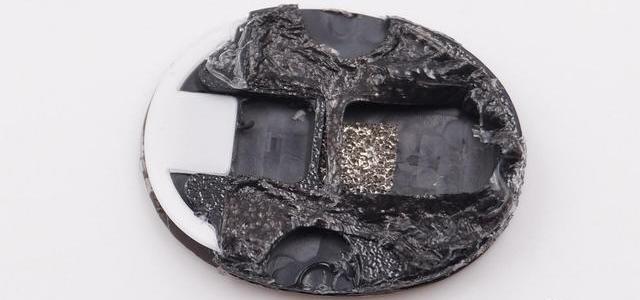

盖子上用金属化海绵导电,响应触摸操作。

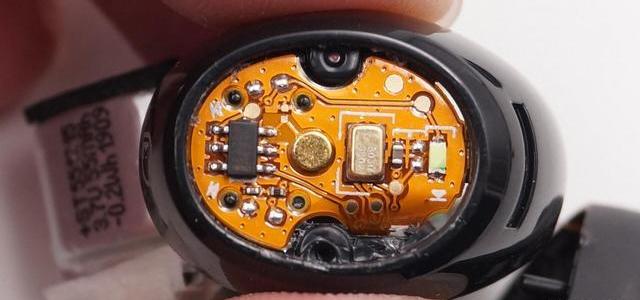

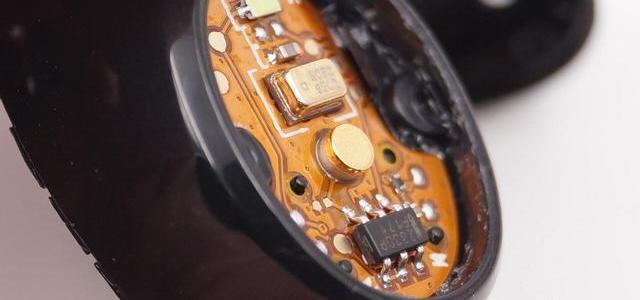

排线上有一颗触摸IC,触摸触点,MEMS硅麦和一颗LED指示灯。

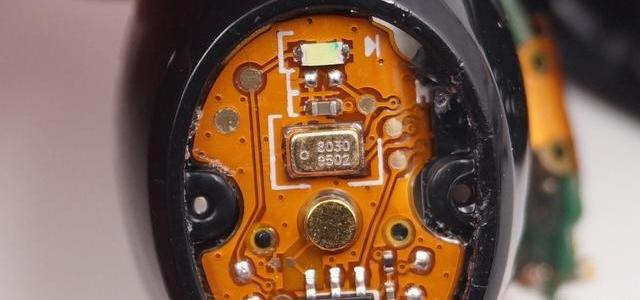

丝印80309502的硅麦和LED指示灯。

触摸触点,比较厚。

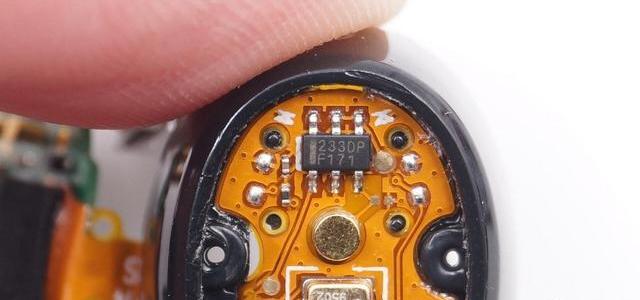

通泰TTP233D触摸芯片,用来响应触摸操作。

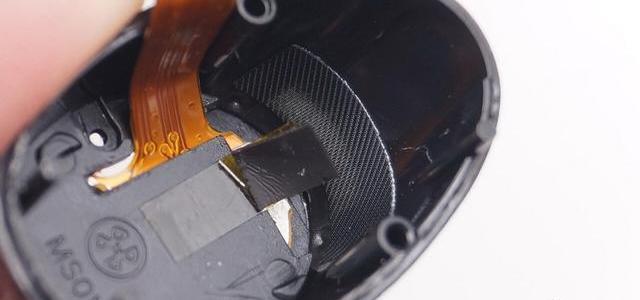

泄压孔内侧有较大面积的防尘网。

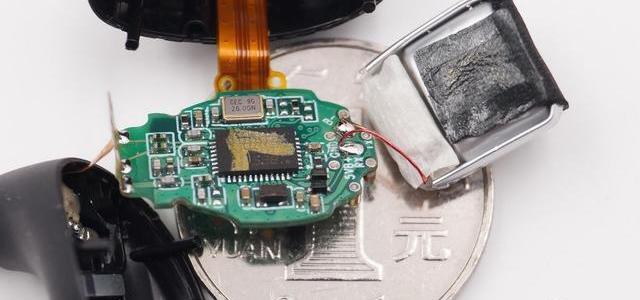

耳机全部拆解和一元硬币大小对比。

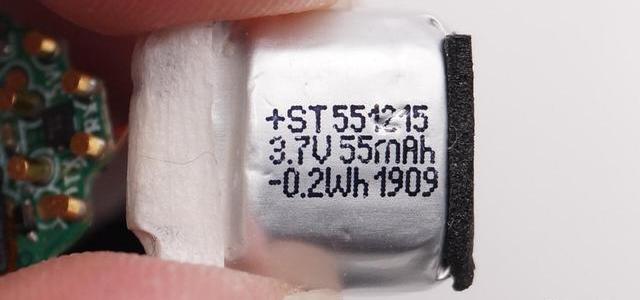

耳机内置了55mAh的电池。

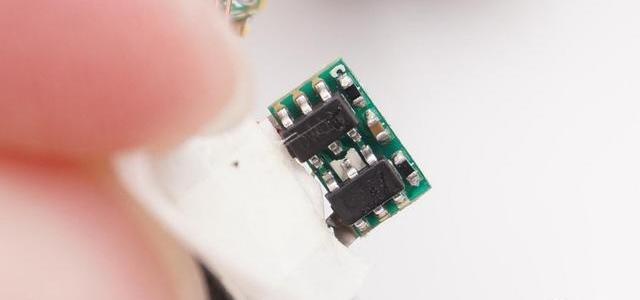

电池上有保护电路。

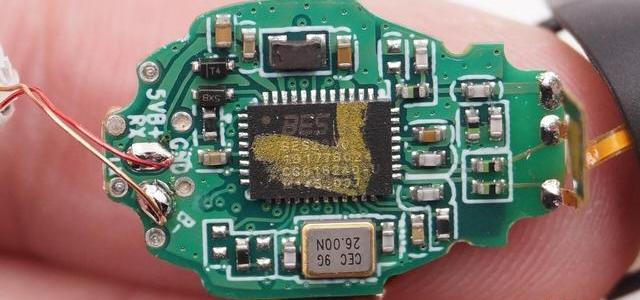

耳机搭载恒玄BES2000蓝牙芯片。

BES2000是一款新一代全集成自适应双模蓝牙耳机解决方案,具有全集成、高性能、低功耗等特点,支持蓝牙v4.2标准、最高支持192KHz/24bit的Hi-Fi音频,支持EQ以及重低音增强等各种音效技术,音频输出信噪比高达-105db,扩展性方面,可以支持自适应主动降噪功能。

BES2000系列芯片支持5路模拟mic或者8路数字mic,集成Cortex-M4FCPU作为处理器,超低功耗设计,除了传统的蓝牙耳机,音箱功能外,该芯片特别为类似AirPods的TWS蓝牙真无线和类似AmazonTap/Dot的产品做了优化处理。

在设计Tap/Dot产品时,该芯片可以直接支持4路麦克风beamforming运算;或者将8个麦克风的数据预处理以后交给后端的AP来处理。

同时该CPU集成第三方语音激活算法,可以通过BES2000芯片的BLE功能,唤醒手机APP和后台云服务器,在“只动口不动手”的情况下打通:耳机/蓝牙音箱到手机到云端的语音助手链路。可应用于语音多频、电话会议系统、智能音箱等等。

据我爱音频网拆解了解到,华为、万魔、小米、魅族、JBL等众多知名音频品牌产品均内置恒玄方案。

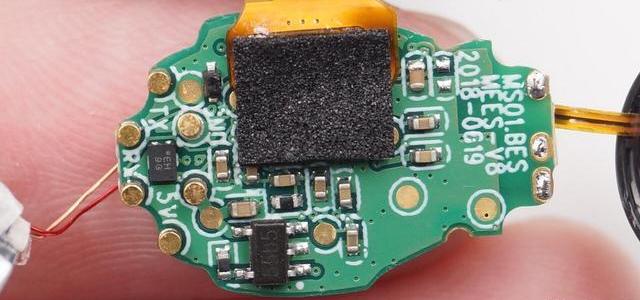

排线连接处有一块胶带盖住。

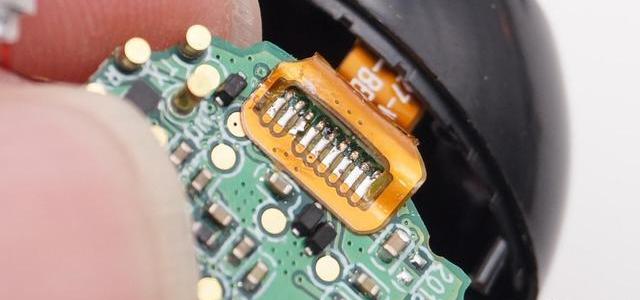

排线焊接到主板上,这样做可以有效减小体积。

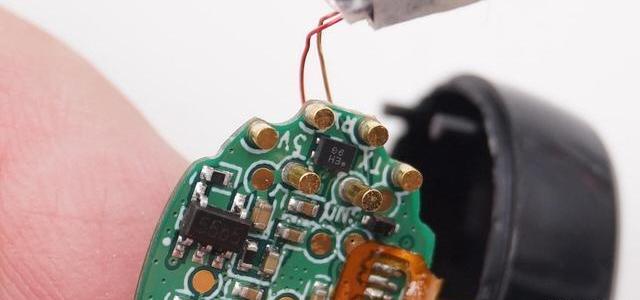

多根触点特写。

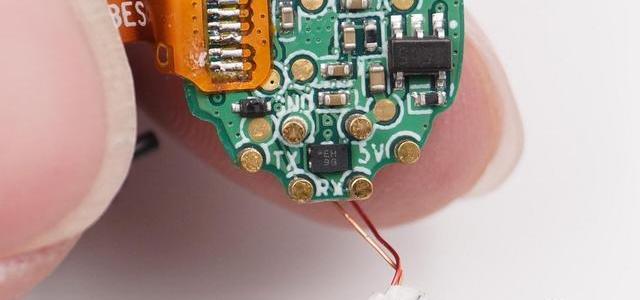

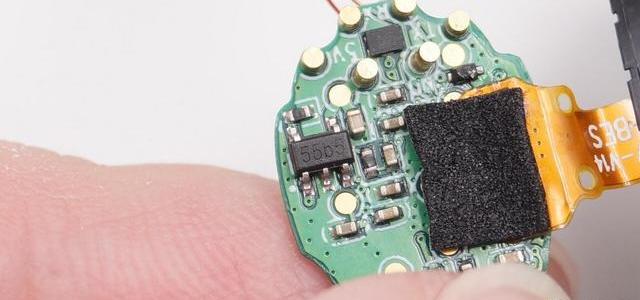

输入的过压过流保护元件。

拓微TP4055500mA,防反接锂电池线性充电IC。

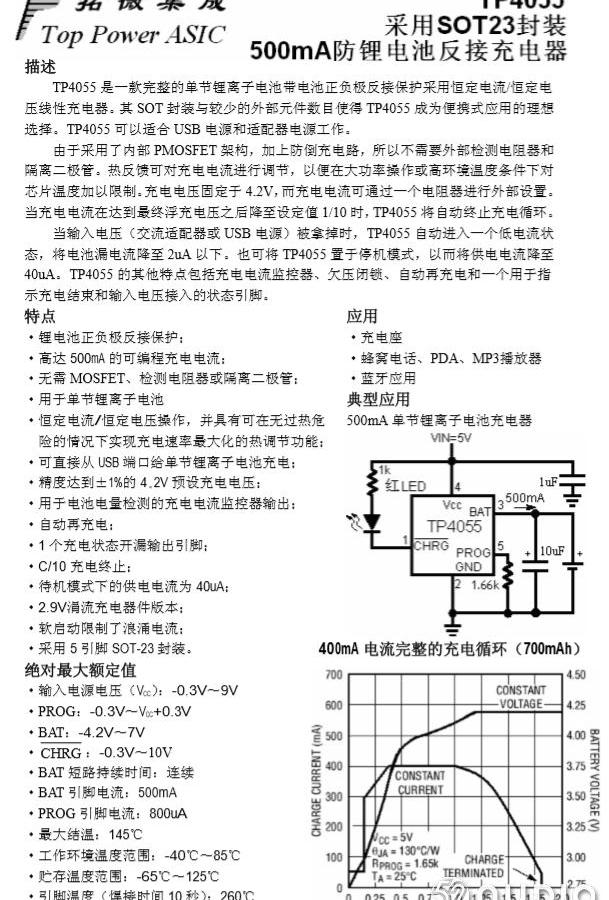

拓微TP4055详细资料。

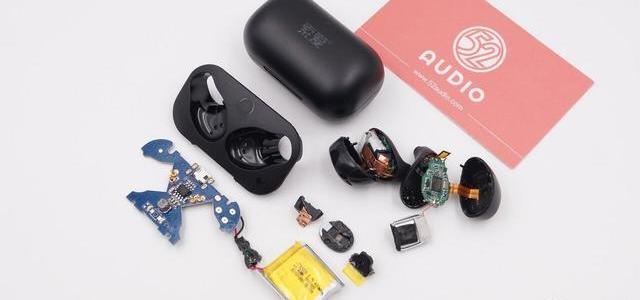

拆解全家福。

我爱音频网总结

索爱真无线T1S设计简约,除了耳机盒上的Logo外,包括耳机在内都是简单的纯色,充电仓的电源指示灯为环形、与盒体同色,耳机上的指示灯也是隐藏式设计,简单实用。

索爱真无线T1S搭载恒玄BES2000方案,具有全集成、高性能、低功耗等特点;扬声器有独立的音腔;内部对电路的保护也比较到位,展现了一个老牌厂商的基础实力。
