CMP:半导体系列之抛光材料CMP

来源：每日财报

作者：刘雨辰

目前抛光材料细分市场国产化率不足15％，国产替代需求强烈　

《每日财报》近期持续推出了半导体系列专题文章，本篇文章继续聚焦另一大半导体材料——CMP抛光材料，CMP材料在半导体制造材料中占比7％。

分地区来看，目前大陆半导体材料市场规模在全球的占比为16％，仅次于中国和韩国，为全球第三大半导体材料区域。随着半导体市场不断放量以及工艺制程不断复杂，全球CMP抛光材料市场也不断增长。

化学机械抛光技术是晶圆制造的必须流程之一，对高精度、高性能晶圆的制造至关重要。晶圆制造主要包括7大流程，分别是扩散、光刻、刻蚀、离子注入、薄膜生长、化学机械抛光、金属化。与传统的纯机械或纯化学的抛光方法不同，CMP工艺是通过表面化学作用和机械研磨的技术结合来实现晶圆表面微米/纳米级不同材料的去除，从而达到晶圆表面的高度平坦化效应，使下一步的光刻工艺得以进行。

拜登签署行政命令 限制在半导体、量子信息技术和AI三个领域对中国投资:金色财经报道，美国总统拜登周三签署了“对华投资限制”行政命令，该命令将严格限制美国对中国敏感技术领域的投资，禁止美国在中国对计算机芯片等敏感技术进行一些新投资，并要求政府在其他科技领域进行通报。

这项命令授权美国财政部长禁止或限制美国在三个领域对中国实体的投资，包括半导体和微电子、量子信息技术和某些人工智能系统。[2023/8/10 16:16:55]

抛光材料的组成

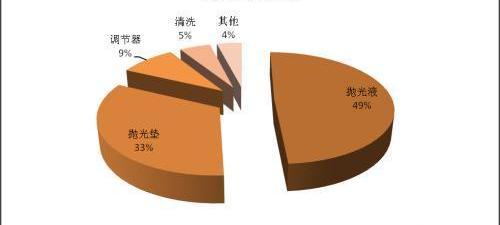

CMP工艺过程中所采用的设备及消耗品包括：抛光机、抛光液、抛光垫、后CMP清洗设备、抛光终点检测及工艺控制设备、废物处理和检测设备等。其中CMP材料主要包括抛光液、抛光垫、调节器、CMP清洗以及其他等耗材，而抛光液和抛光垫占CMP材料细分市场的80％以上，是CMP工艺的核心材料，所以我们本篇文章主要聚焦这两个细分材料市场。

半导体设备商ASMI：今年全年芯片供应持续吃紧:3月30日消息，荷兰半导体设备制造商ASM国际（ASMI）执行长Benjamin Loh在日经亚洲访谈中表示，制造芯片的机器设备也需要用到芯片，因缺件问题，公司机器交货延迟，而这又会再影响到全球大晶片厂的增产。芯片供应吃紧的情况，因此很可能今年一整年都将持续。（金十）[2022/3/30 14:27:15]

抛光液是CMP技术中的决定性要素之一，其性能直接影响被加工工件表面的质量以及抛光加工的效率。抛光液对抛光过程所产生的影响体现在物理作用与化学作用两个方面。在物理作用方面，抛光液中的磨料对工件表面材料进行机械去除，抛光液对抛光区域进行润滑以减小摩擦，并且能够吸收加工过程所产生的热量，使加工区域恒温。另外，流畅的抛光液流动能够有效带走抛光过程所产生的材料碎屑，防止划伤工件表面；在化学作用方面，常使用能够对被抛光材料进行微量化学反应的化学物质作为抛光液组分，对抛光工件表层材料进行软化和腐蚀，从而辅助机械材料去除过程。通常根据被加工材料以及所选用的抛光垫材质对抛光液成分进行配置。

动态 | 瑞士银行Kevin：加密货币价格下降不会对半导体制造商带来直接冲击:对于比特币价格大幅下降的影响，瑞士银行全球财富管理部门负责美洲技术和通信服务证券的凯文·丹宁(Kevin Dennean)在接受记者书面采访时表示，加密货币价格下降对瞄准加密货币市场的半导体制造商不会带来直接冲击。加密货币价格下跌将通过经济规律传导下去，当挖矿盈利变差，对相应设备的需求将减少。[2018/12/10]

常用的抛光液一般分为二氧化硅抛光液、钨抛光液、铝抛光液和铜抛光液。其中铜抛光液主要应用于130nm及以下技术节点逻辑芯片的制造工艺，而钨抛光液则大量应用于存储芯片制造工艺，在逻辑芯片中用量较少。以铜抛光液为例，其主要由腐蚀剂、成膜剂和纳米磨料组成。腐蚀剂用来腐蚀溶解铜表面，成膜剂用于形成铜表面的钝化膜，钝化膜的形成可以保护腐蚀剂的进一步腐蚀，并可有效地降低金属表面硬度。除此之外，抛光液中经常被添加入一些化学试剂用以调节其pH值，从而为抛光过程的化学反应提供一定的酸碱性环境，确保化学反应能顺利、高效地进行。

动态 | 区块链等技术促使半导体需求增加:据btcmanager消息，近日发布的报告显示，在物联网和区块链技术领域的需求增加后，电子产品所需的半导体和其他电路的销售也持续了增长。其原因是区块链的可追溯性改善了公司的业务运营，加快产品推向市场，降低了成本。同时，半导体公司利用区块链来创建、扩展和管理基于技术的合作，并重新定义了商业交易的模式。[2018/10/14]

集成电路工艺的进化带来了对抛光液的各种新需求，以逻辑芯片为例，14纳米以下的逻辑芯片工艺要求的关键CMP工艺将达到20步以上，使用的抛光液数量将从90纳米时的五六种增加到二十种以上，7纳米及以下逻辑芯片工艺中CMP抛光步骤甚至可能达到30步，使用的抛光液种类接近三十种。而存储芯片由2DNAND向3DNAND的技术变革，也会使CMP抛光步骤数近乎翻倍，由此也造成市场规模在不断扩大。

在化学机械抛光过程中，抛光垫具有储存和运输抛光液、去除加工残余物质、维持抛光环境等功能。目前的抛光垫一般都是高分子材料，如合成革拋光垫、聚氨醋抛光垫、金丝绒抛光垫等，其表面一般含有大小不一的孔状结构，有利于抛光浆料的存储与流动。

纳斯达克：预计向加密货币市场销售的半导体销售额将在第三季度大幅下降:据彭博社报道，美国纳斯达克于10日表示，预计向加密货币市场销售的半导体销售额将在5月~7月大幅下降。NVIDIA在电话会议上表示，今年第一季度（2月~4月）用于加密货币市场的半导体销售额比矿工预想的高得多，为2.89亿美元。但是，该公司预计第三季度其销售额将降到第一季度营业额的三分之一。[2018/5/11]

抛光垫的性能受其材料特性、表面组织、表面沟槽形状及工作温度等因素的影响。在这些影响因素中，抛光垫的表面沟槽形状及寸是抛光垫性能的关键参数之一，它直接影响到抛光区域内抛光液的分布和运动，并且影响抛光区域的温度分布。抛光垫也是一种耗材，必须适时进行更换，长时间不更换的抛光垫，被抛光去除的材料残余物易存留在其中会对工件表面造成划痕，同时抛光后的抛光垫如果不及时清洗，风干后粘结在抛光垫内的固体会对下一次抛光质量产生影响。

抛光材料的世界格局

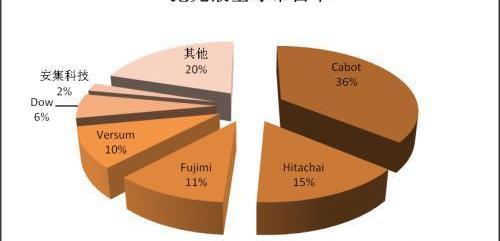

还是延续上文的思路，重点介绍抛光液和抛光垫的市场格局。从抛光材料诞生以来，全球化学机械抛光液市场就主要被美国和日本企业所垄断，具体包括美国的Cabot、Versum、Dow和日本的Hitachi、Fujimi。其中，Cabot全球抛光液市场占有率最高，但是市场份额却在不断下滑，从2000年的约80％下降至2018年约36％，并没有形成强者恒强的格局，表明全球抛光液市场正朝向多元化发展，地区本土化自给率不断提升。国内企业中的安集科技成功打破国外厂商的垄断，率先实现进口替代，使中国在该领域拥有了自主供应能力，但占比仅有2％，还没有形成全球竞争实力。

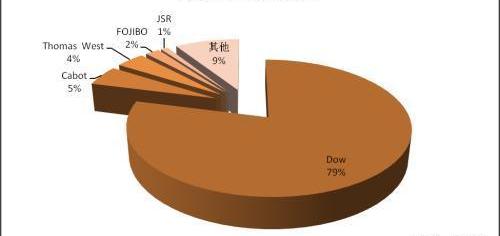

目前全球生产芯片抛光垫的企业主要是陶氏，其垄断了集成电路芯片领域所需要抛光垫的近80％的市场份额。此外，Cabot、ThomasWest、FOJIBO、JSR等也可生产部分芯片用抛光垫。

本土企业中在抛光液和抛光垫领域各关注一家公司——安集科技和鼎龙股份。其中安集科技的产品包括不同系列的化学机械抛光液和光刻胶去除剂，主要应用于集成电路制造和先进封装领域，而化学机械抛光液是公司的核心业务，营收占比80％左右。目前公司在130-14nm技术节点实现规模化销售，10-7nm技术节点产品正在研发中，打破了国外厂商对集成电路领域化学机械抛光液的垄断，实现了进口替代，在半导体材料行业取得了一定的市场份额和品牌知名度，是国内CMP抛光液领域毋庸置疑的龙头，积累了众多优质客户资源，包括中芯国际、台积电、长江存储等。从未来的发展空间来看，全球CMP抛光材料市场约22亿美元，而安集科技2019年这一细分领域的收入规模仅2.36亿元人民币，这和中国第三大半导体材料市场的规模显然不匹配，未来国产替代仍有非常大的成长空间。

湖北鼎龙控股股份有限公司创立于2000年，以电荷调剂、聚合碳粉等产品起家，逐步做强做大。公司2013年立项CMP抛光垫，并被纳入了“02”专项，负责中芯国际子课题20-14nm技术节点CMP抛光片产品的研发任务。从2019年开始公司CMP抛光垫产品快速放量，业务拐点曙光初现，2019全年，公司的CMP垫营收约1233万元。2020年CMP抛光垫产品已经导入国内领先下游存储芯片、功率芯片以及逻辑芯片等重要晶圆制造商，其中公司的28nm以上8英寸抛光垫获得国内存储大厂商量产订单。一季报显示，公司Q1的抛光垫营收为809万元，已完成去年全年的65％。根据全球CMP材料领先企业Cabot市场预估，预计未来全球CMP市场复制增长率约6％。随着未来国内晶圆厂大幅投产，测算预计未来5年中国CMP垫市场规模增速可超10％，至2023年可达约4.40亿美金。

公开资料显示，中国纯晶圆代工市场规模增速全球最高，高达到41％，市场规模增长至106.9亿美元，已经成为全球第二大晶圆代工市场。2018-2019年，中国新建晶圆厂数量达到高峰，2020年新建晶圆厂累计将达到20座。全球晶圆产能向转移趋势明显，带动中国市场对上游半导体材料的需求。相对国内市场晶圆制造材料的巨大需求，国产半导体材料供给缺口巨大，国产化率只有20％左右，抛光材料细分市场国产化率更是不足15％，国产替代需求强烈，后期逐步导入国内产业链的公司将有望迎来业绩的爆发，感兴趣的朋友可以持续追踪。
